Как был устроен ППШ-41

Пистолет-пулемет Шпагина вошел в историю как «Оружие победы». С ним советский пехотинец прошагал от государственной границы до подступов Москвы и от Подмосковья до Рейхстага. Очень часто советское оружие изображается как символ простоты и утилитарности. Однако, насколько это справедливо в отношении ППШ? Насколько технически сложен был главный пистолет-пулемет Советского Союза?

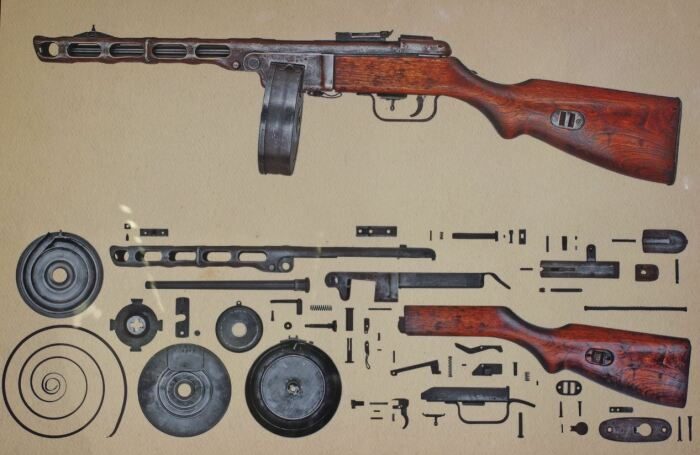

Пистолет-пулемет Шпагина образца 1941 года – это оружие, про которое вполне можно сказать, что оно «простое как огонь». Во всяком случае, если судить в контексте эпохи 1940-х годов. Заводских деталей в пистолете-пулемете 1941 года было 87. Это достаточно много по меркам современного отечественного оружия, однако немного по меркам середины XX века. Например, у появившегося через два года (в 1943) ППС-43 было уже 73 детали. А в конструкции автомата Калашникова 1949 года было около 95 деталей. При этом в современных моделях автомата Калашникова (АК-74) всего 52 детали. Как говорится, прогресс на лицо.

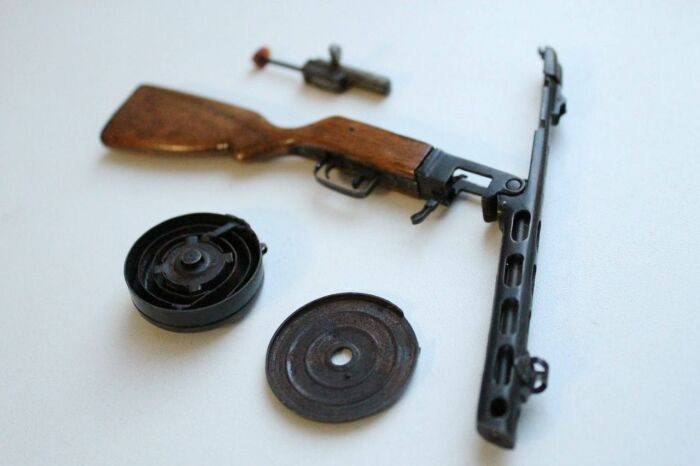

Сам по себе ППШ-41 — оружие не просто заслуженное, а по-настоящему легендарное. Однако, как и большинство других советских разработок, оно крайне простое для своего времени. Ствольная коробка и затворный коробок оружия соединены шарниром с замыкающейся защелкой. Ствольная коробка одновременно является кожухом ствола, будучи оснащенной прямоугольным вырезами для лучшей циркуляции воздуха. В передней части косой срез кожуха прикрывает диафрагма с отверстием для пули, что позволяет всей конструкции выступать еще и дульным тормозом-компенсатором.




Ствол у ППШ съемный и при необходимости может быть легко заменен на новый при полной разборке. В затворной коробке (вот ведь неожиданность!) находится мощный затвор, который поджимает возвратно-боевая пружина. В тыльной части коробки — фибровый амортизатор для смягчения удара в затвор. Простейший предохранитель смонтирован прямо на рукоятке ППШ. По своей сути является обычным ползуном перемещающимся вдоль ручки с возможностью заходить в передний или задний вырез ствольной коробки, замыкая тем самым затвор в переднем или заднем положении. В ранних ППШ-41 был также переключатель режима огня, однако после начала войны от него отказались в угоду упрощения конструкции ради увеличения тиража выпускаемых автоматов.



Барабанный магазин состоял из коробки с крышкой, пружинного поддавателя и вращающегося диска со спиральным гребнем. Иронично, но именно элемент боепитания ППШ был самой технологически сложной частью оружия после переключателя режимов огня… Снаряжение «бубнов» было тем еще приключением, а потому от них в итоге отказались в пользу коробчатых магазинов.
