Ту-160 или «изделие 70»

Стратегический бомбардировщик ТУ-160, так называемый «Белый лебедь» или Blackjack (дубинка) по натовской терминологии, представляет уникальный самолет.
ТУ-160 имеет превосходные технические характеристики: это самый грозный бомбардировщик, который может нести также крылатые ракеты. Это самый большой сверхзвуковой и грациозный самолет в мире. Разработан в 1970-1980-х годах в ОКБ Туполева и имеет крыло изменяемой стреловидности. На вооружении состоит с 1987 года.
Бомбардировщик ТУ-160 стал «ответом» на программу AMSA («Развитый пилотируемый стратегический самолет») США, в рамках которой был создан небезызвестный B-1 Lancer. Ракетоносец ТУ-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer′ов. Скорость ту 160 выше в 1,5 раза, максимальная дальность полета и боевой радиус настолько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают «невидимки» B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально все, включая дистанцию, стабильность полета и грузоподъемность.

Количество и стоимость ТУ-160

Каждый дальний ракетоносец ТУ-160 – это штучный и довольно дорогой продукт, он имеет уникальные технические характеристики. С момента их создания было построено только 35 таких самолетов, при этом в целости их осталось на порядок меньше. Этот самолет – единственное изделие, которое получило свое имя. Каждый из построенных самолетов имеет свое имя, их присваивали в честь чемпионов («Иван Ярыгин»), конструкторов («Виталий Копылов»), известных богатырей («Илья Муромец») и, конечно, летчиков («Павел Таран», «Валерий Чкалов» и другие).

До распада СССР было построено 34 самолета, причём 19 бомбардировщиков осталась на Украине, на базе в Прилуках. Однако эти машины в эксплуатации были слишком дороги, а для маленькой украинской армии они просто оказались не нужны. 19 ТУ-160 Украина предлагала отдать России взамен самолетов Ил-76 (1 к 2) или за списание газового долга. Но для России это было неприемлемо. К тому же на Украину воздействовало США, которая фактически заставила уничтожить 11 ТУ-160. 8 самолетов были переданы России за списание газового долга.
В составе ВВС на 2013 год находилось 16 Ту-160. России этих самолетов было непомерно мало, но их строительство обошлось бы в огромную сумму. Поэтому было решено провести модернизацию 10 бомбардировщиков из имеющихся 16 до стандарта Ту-160М. Дальняя авиация в 2015 году должна получить 6 модернизированных ТУ-160. Однако в современных условиях даже модернизация имеющихся ТУ-160 не может решить поставленных военных задач. Поэтому появились планы по строительству новых ракетоносцев.

В 2015 году в Казани решили рассмотреть возможность начала выпуска нового ТУ-160 на мощностях КАЗа. Эти планы сложились вследствие образования нынешней международной обстановки. Однако это сложнейшая, но решаемая задача. Были утеряны некоторые технологии, кадры, но, тем не менее, задача вполне осуществима, тем более имеется задел – два недостроенных самолета. Стоимость же одного ракетоносца составляет порядка 250 миллионов долларов.

История создания ТУ-160

Задание на проектирование было сформулировано еще в 1967 году Советом министров СССР. К работе привлекли конструкторские бюро Мясищева и Сухого, которые предложили свои варианты через несколько лет. Это были бомбардировщики, способные развивать сверхзвуковую скорость и на ней преодолевать системы ПВО. Конструкторское бюро Туполева, имевшее опыт разработки бомбардировщиков Ту-22 и Ту-95, а также сверхзвукового самолета Ту-144, не участвовало в конкурсе. Победителем в итоге признали проект ОКБ Мясищева, однако конструкторы отпраздновать победу не успели: правительство через некоторое время приняло решение закрыть проект в ОКБ Мясищева. Вся документация по М-18 была передана в ОКБ Туполева, подключившееся к конкурсу с «Изделием-70» (будущий самолет ТУ-160).

К будущему бомбардировщику предъявлялись следующие требования:
• дальность полета на высоте 18 000 метров на скорости 2300-2500 км/ч в пределах 13 тысяч км;
• дальность полета у земли в 13 тысяч км и на высоте 18 км на дозвуковом режиме;
• к цели самолет должен приближаться на дозвуковой крейсерской скорости, преодолевать ПВО противника — на крейсерской скорости у земли и в сверхзвуковом высотном режиме.
• общая масса боевой нагрузки должна составлять 45 тонн.
Первый полет прототипа (Изделие «70-01») был осуществлен на аэродроме «Раменское» в декабре 1981 года. Изделие «70-01» пилотировал летчик-испытатель Борис Веремеев со своим экипажем. Второй экземпляр (изделие «70-02») не летал, его использовали для статических испытаний. Позднее к испытаниям подключился второй самолет (изделие «70-03»). Сверхзвуковой ракетоносец ТУ-160 был запущен в серийное производство 1984 году на Казанском авиационном заводе. В октябре 1984 года в воздух поднялась первая серийная машина, в марте 1985 года — вторая серийная, в декабре 1985 года – третья, в августе 1986 года – четвертая.

В 1992 году Борис Ельцин решил приостановить продолжавшийся серийный выпуск Ту-160, если США остановят серийное производство B-2. К тому времени было произведено 35 самолетов. КАПО к 1994 году КАПО передало шесть бомбардировщиков ВВС России. Они были дислоцированы в Саратовской области на аэродроме Энгельс.
Новый ракетоносец ТУ-160 («Александр Молодчий») в мае 2000 года вошел в состав ВВС. На вооружение комплекс ТУ-160 приняли в 2005 году. В апреле 2006 года объявлено о завершении испытаний модернизированных двигателей НК-32, созданными для ТУ-160. Новые двигатели отличаются повышенной надежностью и значительно возросшим ресурсом. В декабре 2007 года осуществлен первый полет нового серийного самолета ТУ-160. Генерал-полковник Александр Зелин, главком ВВС, в апреле 2008 года сообщил, что в 2008 году на вооружение ВВС поступит еще один российский бомбардировщик. Новый самолет получил название «Виталий Копылов». Планировалось, что еще три строевых ТУ-160 будут модернизированы в 2008 году.

Технические характеристики

ТУ-160 имеет следующие технические характеристики:
Экипаж: 4 человека.
Длина составляет 54,1 м.
Размах крыла составляет 55,7/50,7/35,6 м.
Высота составляет 13,1 м.
Площадь крыла составляет 232 м².
Масса пустого самолета составляет 110 000 кг.
Нормальная взлетная масса составляет 267 600 кг.
Максимальная взлетная масса составляет 275 000 кг.
Тип двигатели 4×ТРДДФ НК-32.
Тяга максимальная составляет 4×18 000 кгс.
Тяга на форсаже составляет 4×25 000 кгс.
Масса топлива составляет 148 000 кг.
Предельная скорость на высоте составляет 2230 км/ч.
Крейсерская скорость составляет 917 км/ч.
Дальность максимальная без дозаправки составляет 13 950 км.
Дальность практическая без дозаправки составляет 12 300 км.
Боевой радиус составляет 6000 км.
Продолжительность полета составляет 25 ч.
Практический потолок составляет 21 000 м.
Скороподъемность составляет 4400 м/мин.
Длина разбега/пробега составляет 900/2000 м.
Нагрузка на крыло при нормальной взлетной массе составляет 1150 кг/м².
Нагрузка на крыло при максимальной взлетной массе составляет 1185 кг/м².
Тяговооруженность при нормальной взлетной массе составляет 0,36.
Тяговооруженность при максимальной взлетной массе составляет 0,37.

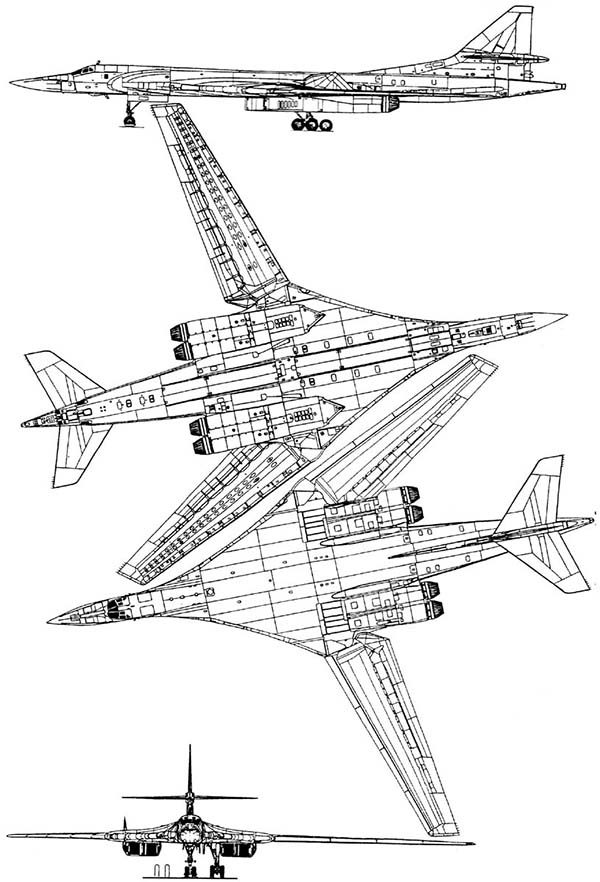

Особенности конструкции

Самолет «Белый лебедь» создавался с широким применением апробированных решений по уже построенным в КБ машинам: Ту-142МС, Ту-22М и Ту-144, а некоторые узлы, агрегаты и часть систем перешли в самолет без изменений. «Белый лебедь» имеет конструкцию, в которой широко применяются композиты, нержавеющая сталь, алюминиевые сплавы В-95 и АК-4, титановые сплавы ВТ-6 и ОТ-4.Самолет «Белый лебедь» представляет интегральный низкоплан с крылом изменяемой стреловидности, цельноповоротными килем и стабилизатором, трехопорным шасси. Механизация крыла включает двухщелевые закрылки, предкрылки, для управления по крену используются флапероны и интерцепторы. Четыре двигателя НК-32 смонтированы в нижней части фюзеляжа попарно в мотогондолах. В качестве автономного энергоузла используется ВСУ ТА-12.Планер имеет интегральную схему. В технологическом отношении он из шести главных частей, начиная с Ф-1 до Ф-6. В негерметичной носовой части в радиопрозрачном обтекателе установлена антенна РЛС, за ним располагается негерметичный отсек радиооборудования. Неразъемная центральная часть бомбардировщика длиной 47,368 м включает фюзеляж, куда входит кабина экипажа и два грузоотсека. Между ними располагается неподвижная часть крыла и кессон-отсек центроплана, хвостовая часть фюзеляжа и гондолы двигателей. Кабина представляет единый гермоотсек, где кроме рабочих мест экипажа, находится электронное оборудование самолета.Крыло на бомбардировщике изменяемой стреловидности. Крыло при минимальной стреловидности имеет размах в 57,7 м. Система управления и поворотный узел в общем аналогичны Ту-22М, однако они пересчитаны и усилены. Крыло кессонной конструкции, в основном выполнено из алюминиевых сплавов. Поворотная часть крыла двигается с 20 до 65 градусов по передней кромке. По задней кромке установлены трехсекционные двухщелевые закрылки, по передней кромке — четырехсекционные предкрылки. Для управления по крену стоят шестисекционные интерцепторы, а также флаппероны. Внутренняя полость крыла используется в качестве топливных баков.На самолете стоит автоматическая электродистанционная бортовая система управления с дублированием механической проводкой и четырекратным резервированием. Управление — сдвоенное, установлены ручки, а не штурвалы. Самолет по тангажу управляется с помощью цельноповоротного стабилизатора, по курсу — цельноповоротным килем, по крену – интерцепторами и флаперонами. Навигационная система – двухканальная К-042К.«Белый лебедь» — один из наиболее комфортных боевых самолетов. В течение 14-часового полета у пилотов имеется возможность встать и размяться. Также на борту имеется кухня со шкафом, позволяющим разогревать пищу. Есть и туалет, которого ранее на стратегических бомбардировщиках не было. Именно вокруг санузла во время передачи самолета военным произошла настоящая война: они не желали принимать машину, так как конструкция санузла была несовершенной.

Вооружение

Изначально ТУ-160 строился как ракетоносец — носитель крылатых ракет с ядерными БЧ большой дальности, предназначенными для нанесения массированных ударов по площадям. В дальнейшем предусматривалась расширение и модернизация номенклатуры возимых боеприпасов, о чем свидетельствуют трафареты на створках грузотсеков с вариантами подвески огромной номенклатуры грузов.

На вооружении ТУ-160 стоят стратегические крылатые ракеты Х-55СМ, которые применяются для поражения стационарных целей, имеющих заданные координаты, их ввод осуществляется перед вылетом бомбардировщика в память ракеты. Ракеты располагаются по шесть штук на двух пусковых барабанных установках МКУ-6-5У, в грузовых отсеках самолета. В состав вооружения для поражения на малой дальности могут быть включены гиперзвуковые аэробаллистические ракеты Х-15С (по 12 на каждую МКУ).
После соответствующего переоборудования бомбардировщик может оснащаться и свободнопадающими бомбами различного калибра (до 40 000 кг), включая разовые бомбовые кассеты, ядерные бомбы, морские мины и другое вооружение. Состав вооружения бомбардировщика в перспективе планируется значительно усилить за счет применения высокоточных крылатых ракет новейшего поколения Х-101 и Х-555, которые имеют увеличенную дальность, а также предназначены для поражения как тактических морских и наземных, так и стратегических целей почти всех классов.
Источник
