Как проводили испытания автомобиля «Москвич 412»

Чем отличаются современные краш-тесты от аналогичных испытаний 50-летней давности? Аппаратура, обеспечивающая сбор данных о характере удара и перегрузках, за это время изменилась колоссально. Поменялся даже барьер: теперь автомобили обычно бьют не в банальный бетонный куб, а в деформируемые алюминиевые соты, прислоненные к этому кубу.

Но неизменным остается одно: это та польза, которую несут в себе подобные испытания, помогая сделать новые автомобили безопаснее своих предшественников. Сегодня мы заглянем в прошлое, чтобы узнать, как почти полвека назад на Дмитровском автополигоне проводили краш-тесты «Москвичей» модели 412.
На сегодняшний день для оценки надежности и прочности автомобилей существует целый ряд показателей степени защиты водителя и пассажиров, а балльная система по методике независимых исследований EuroNCAP, ARCAP и им подобных дает наглядное представление о безопасности или небезопасности тестируемого автомобиля. Конечно, в 1960-х годах балльного рейтинга еще не было, а о пассивной безопасности еще только-только начинали задумываться всерьез. Но оценку прочности новых автомобилей в аварийных ситуациях уже проводили.
За секунду до полета. За рулем «Москвича» – пристегнутый манекен, рядом – непристегнутый манекен

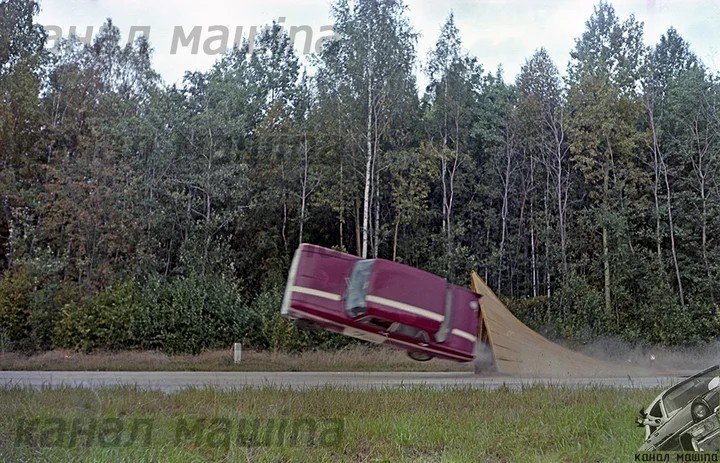

Методики подобных испытаний сложились не сразу: в какое препятствие нужно бить автомобиль, с какой скорости, как правильно организовать наблюдение за процессом и передачу данных – все это испытателям приходилось выяснять экспериментальным путем. В частности, в попытке смоделировать последствия бокового опрокидывания автомобили пробовали разгонять вдоль направляющего рельса и направлять одной стороной на косой трамплин. Вот как раз пример такого испытания, которому подвергли два одинаковых «Москвича» модели 412 ижевской сборки. Обратите внимание на передние двери: крупные цифры «7» и «8» – это порядковые номера краш-тестов на полигоне НАМИ, «71» в конце – год проведения испытания.
В качестве «разгонной катапульты» в этих испытаниях служила полигоновская «Волга» ГАЗ-22В: через старую покрышку она толкала «Москвича» бампер в бампер до необходимой скорости

Надо сказать, отважный фотограф снимал эти кадры – стоя прямо на траектории полета! Понятно, что скорость у «Москвича» не очень высокая, но все равно…

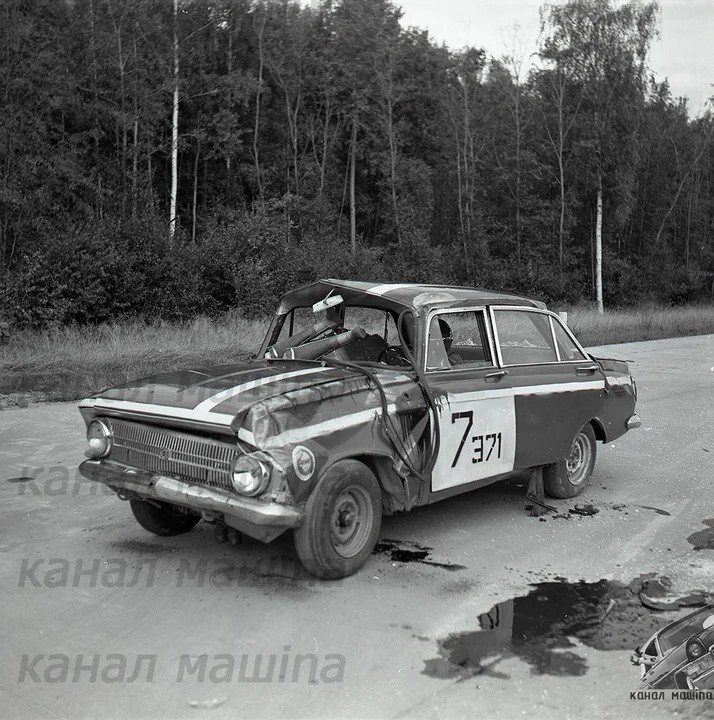

После переворота машину тщательно исследовали на наличие повреждений и проверяли, что происходило в момент аварии с манекенами. Кстати, обратите внимание на положение непристегнутого пассажира!

Ноги из проема лобового стекла видите? А пристегиваться надо было!

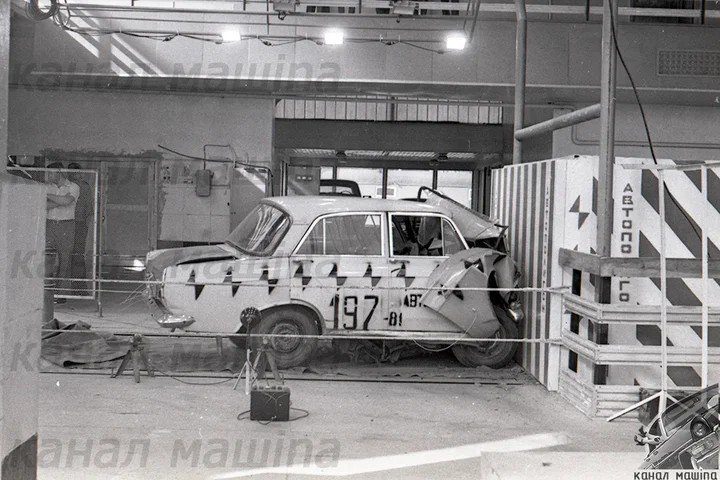

Фронтальный краш-тест стали проводить, ударяя автомобиль о бетонный куб со 100% перекрытием на скорости 50 км/ч. На фото ниже запечатлен момент удара «Москвича» модели 412 первой генерации (еще с вертикальными задними фонарями и железной панелью приборов). Хорошо видно, как разлетаются в стороны, словно брызги, осколки закаленного ветрового стекла, выбитого капотом:
Иногда в устоявшуюся практику испытаний вносились коррективы: например, в качестве эксперимента автомобили разбивали на более высокой скорости или подвергали краш-тесту машины, уже сильно «уставшие» на ресурсных испытаниях, с потерявшими прочность кузовами. В этих случаях результаты ударов могли быть и такими:
Это «Москвич» модели 412ИЭ, разбитый в 1981 году
А это уже тест на безопасность конструкции автомобиля при ударе сзади.
Судя по всему, в этом эксперименте проверяли эффективность внедрения подголовников – их как раз хорошо видно на автомобиле до удара (серийные «Москвичи» в 1971 году их еще не имели – подголовники появятся лишь на модели 2140 в 1976 году). Кстати, обратите внимание, как далеко отклонился назад манекен водителя при аварии…

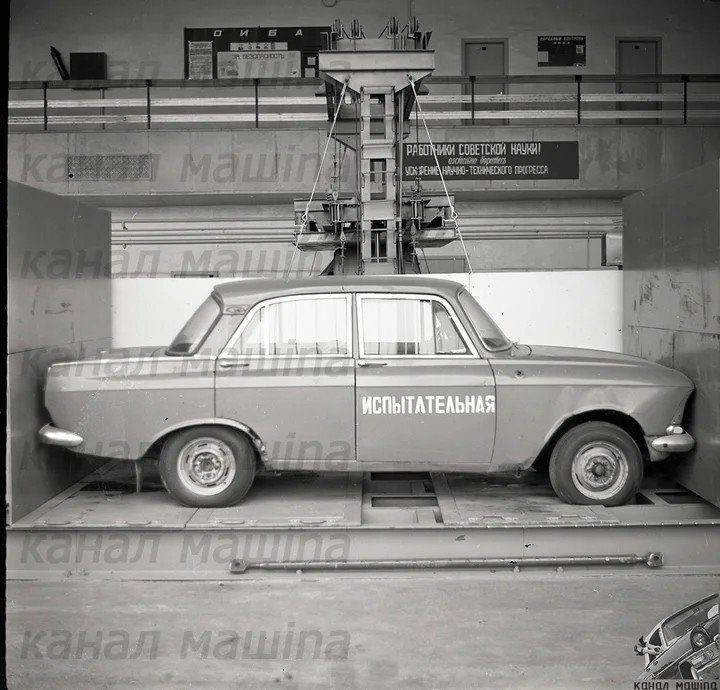

А вот так выглядели испытания «под прессом».
С его помощью оценивали жесткость кузова и следили, как развивается деформация при плавном увеличении нагрузки, наглядно замечая, какие элементы необходимо усилить, а какие, наоборот, ослабить, чтобы кузов гасил энергию удара с наибольшей эффективностью:
