От автора: «Предлагаю вам ознакомиться с некоторыми экземплярами микроэлектроники, которые вызывают разрыв шаблонов у современного обывателя.»
К224ЕН1
Маломощный (4 мА) стабилизатор напряжения питания базовых цепей транзисторов; точнее, часть такого стабилизатора — для нормального функционирования требуется подключение к микросхеме внешних стабилизирующих элементов.

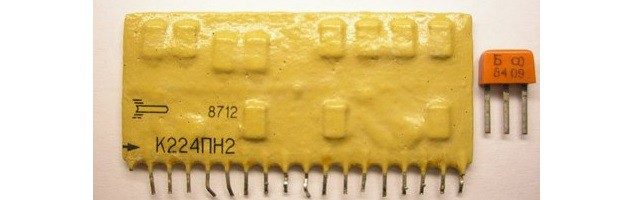

К224ПН2
Преобразователь напряжения на переключаемых конденсаторах для питания варикапов стабилизированным напряжением (входное напряжение 5,6...13,2В, выходное 23...31В, так нагрузки до 500 мкА). Внутри стоит два кристалла — К724НК3-3 (узел ИОН) и К724ГП3 (собственно преобразователь). Что странно — её нет в литературе.
К2ЖА243
Детектор АМ и усилитель АРУ для трактов АМ радиовещательных приемников. Похоже, что она стала называться К224ХА2; хотя как минимум есть отличия в номиналах сопротивлений (доступных через ножки). У К224ХА2 они примерно в 1,4 раза ниже. Например, 2-3 ноги у ЖА3 4,3 ком, у ХА2 3,5 ком. Ну и т.д.

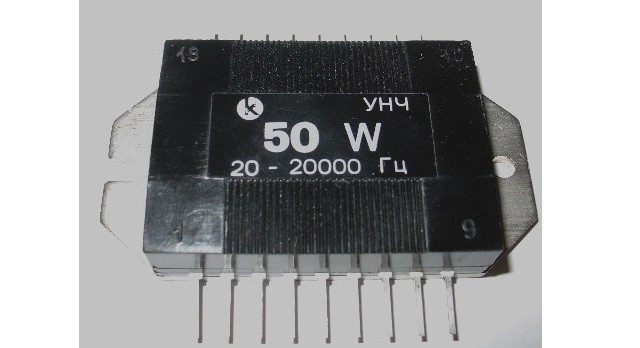

УНЧ 50W 20-20000 Гц
Разработчик (вероятно) — Иркутский завод «Радиан»; выпуском занималось ТОО «Поиск» — бывшее подразделение этого завода. Микросхема была выпущена очень ограниченным тиражом.

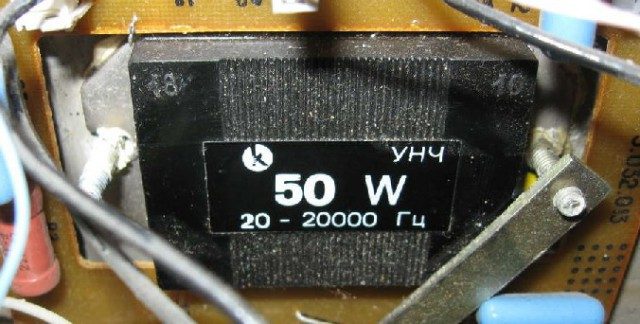

Микросборка эта применялась в усилителе «Форманта 545». По словам бывшего инженера-конструктора завода Форманта "… С этой микросхемой приходилось встречаться — впечатление, хорошо помню, осталось самое негативное. Примитивнейшая схема, очень заурядные параметры (низкая «скорострельность», высокие нелинейные), совершенно не терпела перенапряжения, а при работе на реальную нагрузку (комплексную, как известно) дохла, как мухи по осени. Очень быстро от неё отказались и взамен стали изготавливать усилители мощности на дискретах Брянского производства."

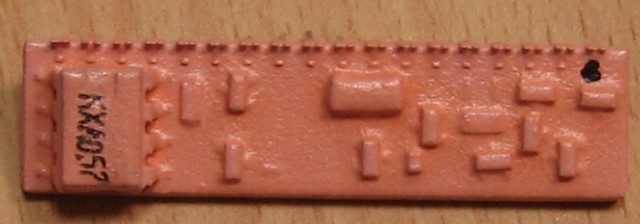

КХА057
Усилитель записи-воспроизведения с АРУ. Производитель не маркирован, но она похожа на микросборки опытного производства СКТБ Бердского ПО «Вега»
КТ99
Микросборка неизвестного назначения; применялась совместно с АГ99 в некоем устройстве, по всей вероятности бытового применения… реле времени?
Препарирована
КЕН020
Довольно необычная малогабаритная микросборка. Предположительно — модуль от телефонной станции, узел абонентского комплекта. Содержит генератор стабильного тока на транзисторах и позистор для ограничения тока. Такие использовались в АТС районного уровня уфимского производства.

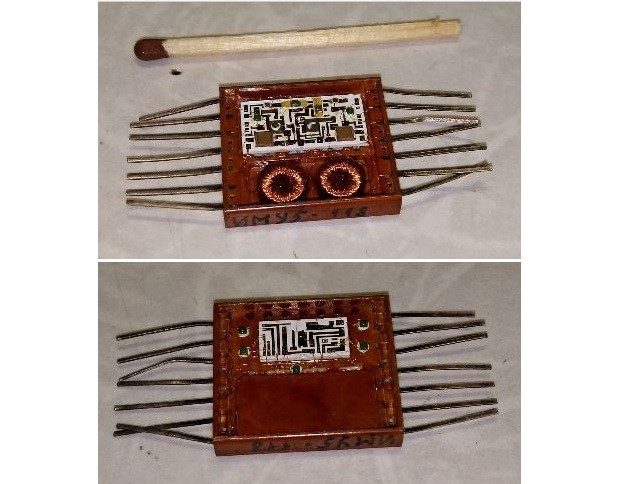

ИМУ5-118
Некий гибридный модуль неизвестного назначения…
ЕУ996
Полагаю, эта микросборка представляет собой схему управления для импульсного стабилизатора напряжения. Производитель — некое Ленинградское Малое промышленно-торговое предприятие «Поиск».

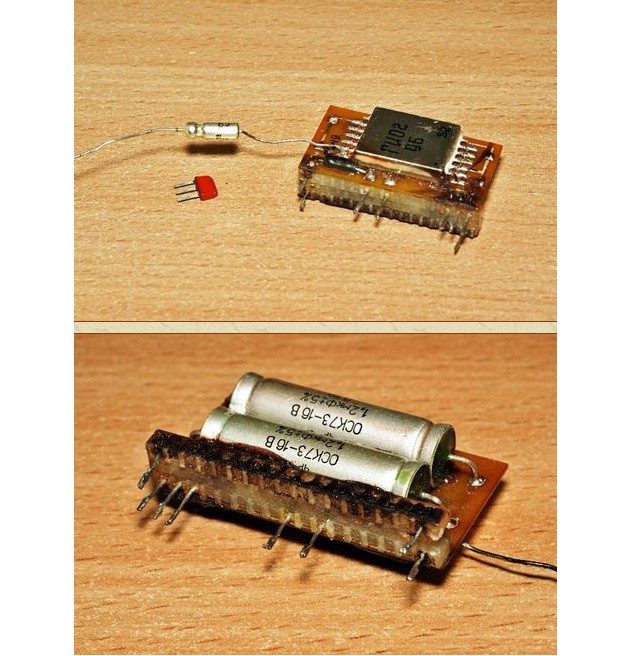

ГИ02-9Б
Микросборка неизвестного назначения, производства НИИ Точной Механики, г.Санкт-Петербург (см. 111-К11ГИ04-3,1В и другие аналогичные микросборки). Микросборка установлена на модуле, конструкция которого наводит на мысль об экспериментальном, не серийном исполнении:
АП998
Это какая то аналоговая схема, дающая на выходе полный Ч/Б сигнал для мониторов мс6105 (а, возможно, имеющая и ещё какие-то функции). Использовалась, в частности, на плате адаптера EGA ПЭВМ ЕС1842. Производитель — Минский завод узлов ЭВМ (входил в Минское ПО вычислительной техники).
701МЛ33А
Какой-то аналоговый переключатель. Применялся в измерительной технике, к примеру — в цифровом мультиметре Ф4800. Производитель — «Микроприбор», г.Львов (Украина).
КМП204ФН1
Производитель — «Микропровод» (ныне Micron S.A.), Кишинёв, Молдавия. Узел функциональный, предназначен для применения в аппаратуре точной записи в качестве активного фильтра низких частот.
75АП001
Дифференциальный передатчик (модулятор 75АП001) и усилитель воспроизведения. В 2000г. по разработанной в НКБ «Миус» конструкторской документации еще три российских предприятия приступили к освоению в производстве микросборок 75АП001, 75АП002 (ОАО «Электроавтоматика» г. Санкт-Петербург, Чебоксарский завод «Элара» и АО ОКБ «Авиаавтоматика» г. Курск). Ранее такие микросборки выпускал только Смоленский завод «Измеритель» " Микросборки представляют собой комплект (приемник/передатчик) для симметричных линий проводной связи (ARINC-429); для авионики. В серию входит четыре (?) микросборки

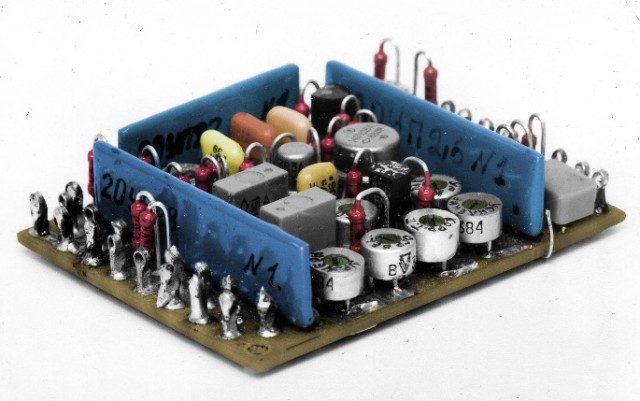

20УП26, 20УП27, 20УП28
Микросборки с опытной платы видеопроцессора (60х60мм) для цветных видеокамер; подробностей нет. Производитель — Ленинградский НИИ телевидения.
3.421.005
Назначение — усилитель мощности звуковой частоты, 50 Вт, толстоплёночная технология, шифр ОКР — «Тариф». Другое название этой микросхемы — К403УН1А. Разработчик — лаборатория микроэлектроники отдела №3 НИИПП, г.Томск, под руководством В.Ф. Агафонникова. Кстати, расположена она была на территории «моего» института, ТИАСУРа (ныне ТУСУР). Непосредственно этой микросхемой занимался Федор Матвеевич Кудрявцев, освоением серийного производства занимались Леонид Михайлович Мариненко и Людмила Фёдоровна Атрошенкова.
К04ХК007
Усилитель яркостного сигнала и RGB-матрица. Микросборка собрана на двух микросхемах — К174УП1 и К174АФ4; применялась в телевизорах 2УСЦТ. Производитель — «Сигнал», Минск (Белоруссия). Что совершенно удивительно — это свежее производство.
1В579 (он же — R150)
Микропроцессор производства МЦСТ, аналог SuperSPARC. Основан на RISC-архитектуре (SPARC V8), технологический процесс 0,35 мкм, тактовая частота 150 МГц, с одним конвейером команд. Для связи процессоров друг с другом, с модулями памяти и устройствами ввода/вывода в архитектуре SPARC предусмотрена шина МBus — высокоскоростная шина, обеспечивающая когерентность кэш-памяти процессоров в многопроцессорных структурах.
Характеристики микросхемы:
Размер слов 32
Объем кэш-памяти:
L1 IC — 8 Кбайт (2 way)
L1 DC — 16 (4 way)
L2 C — 1 Мбайт
Пропускная способность L2С — 1,2 Гбайт/с
Пропускная способность шины MBus — 0,4 Гбайт/с
Число транзисторов — 2,8 млн
Площадь кристалла — 100 мм2
Количество слоев металла — 4
Корпус BGA, количество выводов 480
Напряжение питания 3,3 В
Рассеиваемая мощность <4 Вт

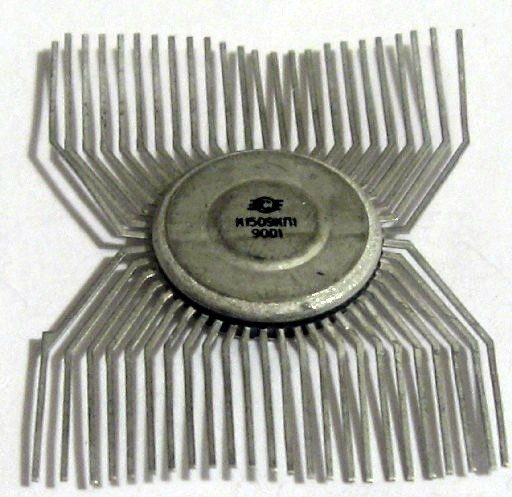

К1509КП1
Назначение — цифровой коммутатор 16х16. Входит в микропроцессорный комплект с программируемой структурой первого поколения (совместно с микросхемами 1809 серии). N-МОП логика. Производитель — «Светлана», Санкт-Петербург. Что интересно — во всех справочниках фигурирует только КМ1509КП1 (здесь подробная информация по ней; как я понимаю, отличие — в типе корпуса; первоначально она выпускалась в корпусе 244.48-11).

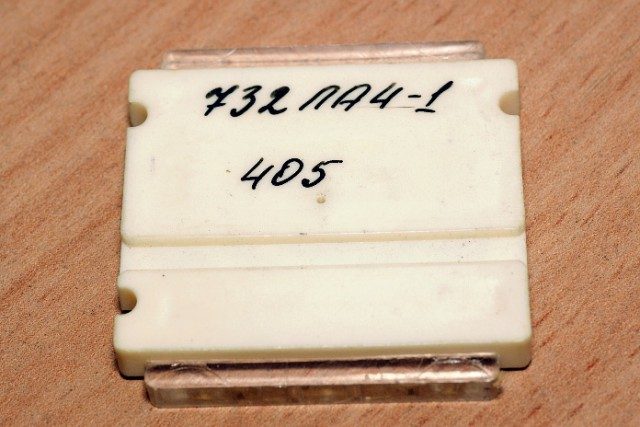

732ЛА4-1
Довольно редкая серия ТТЛШ-логики, изготовленная по биполярной технологии с диодами Шоттки и изоляцией p-n переходом, бескорпусной вариант 530й серии. Разработана в 1972 году в НИИ молекулярной электроники.
