Про советский ИЛ-18

От автора: «В далекие времена наша семья жила в Средней Азии и мои родители отправляли меня на лето в деревню во Владимирской области. Из Средней Азии был самый быстрый путь-пятичасовой полет до Домодедово на ИЛ-18.»

Славные предшественники

Пост будет не полным если не вспомнить предшественников ИЛ-18: самого первого ИЛ-12 и работягу ГВФ, ИЛ -14, летавшего и в суровых условиях Антарктиды и в жаркой Африке, опыт проектирования последних был полезен и в создании ИЛ-18

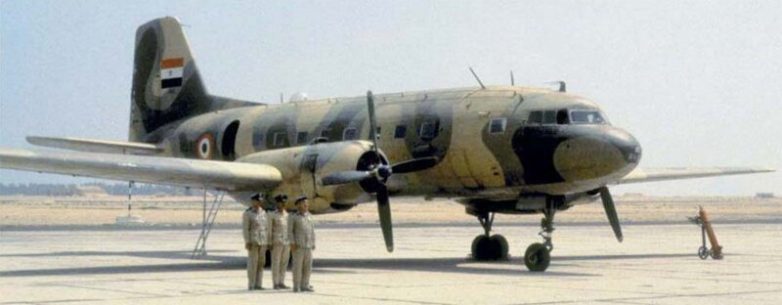

Ил-14 ВВС Египта

ИЛ-14 Полярной Авиации

ИЛ-18(ПЕРВЫЙ)

Весной победного 1945 г., во время постройки первого опытного самолета Ил-12, С. В. Ильюшин приступил к проектированию многоместного дальнего пассажирского самолета Ил-18, на который предполагалось установить четыре мощных авиационных дизеля АЧ А. Д. Чаромского.
Новый самолет должен был обеспечить перевозку 60...65 пассажиров на расстояние до 5000 км с крейсерской скоростью 450 км/ч на высоте 7500 м и эксплуатироваться совместно с парком самолетов Ли-2 и Ил-12, параметры и летно-технические характеристики которых наиболее полно соответствовали условиям эксплуатации на авиалиниях малой и средней протяженности. Предполагалось, что относительно небольшое число самолетов Ил-18 будет совершать беспосадочные полеты по наиболее протяженным внутренним и зарубежным воздушным линиям, например, по таким авиамагистралям как Москва — Закавказье, Москва — среднеазиатские республики, Москва — промышленные районы Урала — Дальний Восток. По этим маршрутам в то время велось основное движение авиапассажиров, почты и грузов дальнего следования. Такой комплексный подход к формированию перспективного парка пассажирских самолетов ГВФ осуществлялся в Советском Союзе впервые.
По своему внешнему виду и многим конструктивным решениям новая машина напоминала первый вариант проекта высотного четырехдвигательного самолета Ил-12, но имела по сравнению с ним значительно большие геометрические размеры и массу.
Как и на Ил-12, аэродинамическая компоновка крыла обеспечивала высокое аэродинамическое совершенство и безопасность полетов самолета Ил-18, но стремление получить еще более высокие значения аэродинамического качества и крейсерской скорости полета обусловило применение на Ил-18 крыла с необычно большим, ранее не применявшимся на самолетах ОКБ, геометрическим удлинением, равным 12, и с довольно высокой в то время для самолетов такого класса удельной нагрузкой на крыло 310...340 кг/м2. Это потребовало при создании крыла решить ряд сложнейших инженерных задач, связанных с достижением при относительно небольших весовых затратах необходимой прочности и жесткости крыла, обеспечением требуемой критической скорости флаттера.Взлетно-посадочная механизация крыла, состоявшая из щелевых закрылков Фаулера, и параметры колес шасси позволяли эксплуатировать самолет с бетонированных и грунтовых полос длиной менее 1000 м. Створки отсека основных опор самолета для уменьшения сопротивления и улучшения характеристик скороподъемности закрывались сразу же после выпуска шасси.

ИЛ-18(первый)

Летом 1945 г., после первых полетов опытного самолета Ил-12 с дизельными двигателями, было принято решение о замене на самолете Ил-18 дизелей АЧ-72*
* ни фотки, ни характеристик дизеля АЧ-72 я не нашел-не устраивайте вайн по этому поводу!!!
бензиновыми двигателями воздушного охлаждения АШ-73ТК с турбокомпрессорами ТК-19. Новые двигатели уже внедрялись в серийное производство под руководством А. Д. Швецова и имели взлетную мощность 1765 кВт (2400 л. с.) каждый. Двигатели приводили во вращение четырехлопастные автоматические воздушные винты АВ-16НМ-95 двойного действия.

АШ-73ТК
схема салона ИЛ-18(первый) Обратите внимание на полусферические торцы гермосалона.

17 августа 1946 г. экипаж во главе с ведущим летчиком-испытателем В. К. Коккинаки совершил на этом самолете первый полет. Его летная оценка самолета была высокой. При испытаниях было установлено, что взлет самолета прост. Разбег и уход в воздух протекали спокойно. При наборе высоты самолет был устойчив; сбалансированный триммерами, он шел без больших нагрузок на органы управления. В горизонтальном полете сбалансированный самолет шел по прямой с брошенным управлением на скоростях от 250 км/ч до максимальной. Управление продольное по нагрузкам было приятное, элеронами — легкое.
Планирование протекало спокойно. Посадка самолета была простой. В пробеге самолет был устойчив и не имел особенностей.
Высоко оценили испытатели и комфорт пассажирской кабины самолета. Шум в кабине самолета при работающих двигателях был значительно меньше, чем на самолетах Ли-2, С-47 и Ил-12. В зоне работающих двигателей можно было спокойно, не повышая голоса вести разговор с соседом. Система отопления в зимнее время обеспечивала нормальные, комнатные температуры по всему объему кабины.
Осенью 1946 г. темпы проведения заводских летных испытаний Ил-18 замедлились. Причиной тому было отсутствие высотных двигателей АШ-73ТК с турбокомпрессорами. А без двигателей АШ-73ТК всеобъемлющая программа заводских летных испытаний опытного самолета Ил-18 не могла быть выполнена. Тем не менее заводские испытатели продолжали изучать особенности самолета, выявлять его сильные и слабые стороны.
Самолет Ил-18 с двигателями АШ-73 и винтами АВ-16НМ по своим летным данным являлся перспективным самолетом. Пятикратный запас прочности самолета гарантировал безопасность полетов в тяжелых метеорологических условиях. С полной полетной массой 42 500 кг Ил-18 мог совершать длительный полет при трех работающих двигателях с набором высоты, а с полетной массой 3600 кг полет в горизонтальном режиме при двух работающих двигателях.
3 августа 1947 г. во главе колонны пассажирских самолетов Ил-12 опытный самолет Ил-18 был продемонстрирован на воздушном параде в Тушине. Затем Ил-18 участвовал в различных испытательных программах. В 1948-1949 гг. оборудованный специальным приспособлением он использовался как буксировщик тяжелого транспортно-десантного планера Ил-32. Эпизодические полеты самолета продолжались до начала 1950-х гг.
Опыт создания, постройки и испытаний самолета Ил-18 о поршневыми двигателями спустя почти десять лет оказал значительное влияние на проектирование турбовинтового самолета Ил-18, который хотя и сохранил название своего предшественника, но по существу являлся совершенно новым, выполненным на значительно более высоком техническом уровне пассажирским самолетом.ИЛ-18, тот который мы знаем

К середине 1950-х гг. стало ясно, что самолеты с поршневыми двигателями не удовлетворяют бурному росту пассажирских перевозок. Появилась потребность в самолетах с большей пассажировместимостью и с большей скоростью полета, чем располагали поршневые самолеты, т. е. с большей производительностью. К этому времени появилась и техническая возможность Были созданы и освоены принципиально новые газотурбинные двигатели (ГТД), имевшие тогда две разновидности — турбовинтовые (ТВД) и турбореактивные (ТРД), которые уже применялись на военных самолетах. Именно с использованием ГТД можно было удовлетворить потребности народного хозяйства, связанные с ростом объема перевозок. Однако ТРД того времени, позволявшие создать скоростной самолет, не располагали достаточной экономичностью, поэтому очень важно было правильно выбрать двигатель для пассажирского самолета.
Первым советским самолетом с ГТД стал Ту-104 (1956 г.), который был успешно переделан из бомбардировщика Ту-16 в пассажирский самолет с ТРД, позволившим значительно повысить скорость полета и пассажировместимость. Однако экономичность самолета была на низком уровне, и он не мог в полной мере удовлетворить требования Аэрофлота.
Вопрос о создании гражданских самолетов для авиалиний Аэрофлота обсуждался на заседаниях правительства с участием главных авиационных конструкторов. Вначале было принято решение о создании многоцелевого самолета, используемого как пассажирский и как транспортный самолет. С. В. Ильюшин отстаивал идею специализированного пассажирского самолета с присущей ему классической схемой, позволяющей создать высокоэффективную экономичную машину, полагая, что летные и эксплуатационные характеристики многоцелевого самолета будут хуже. Эта идея была признана правильной, и ОКБ С. В. Ильюшина было поручено разработать специализированный пассажирский самолет.
Самолет Ил-18 с ТВД стал основным массовым и экономичным самолетом Аэрофлота, подтвердив тем самым правильность идеи С. В. Ильюшина.
Пассажирские самолеты с ГТД, созданные за последние 25...30 лет, условно делятся на три поколения; при этом определяющую роль играет появление двигателей новых типов. Так, Ил-18 с четырьмя турбовинтовыми двигателями АИ-20 является представителем первого поколения пассажирских самолетов с газотурбинными двигателями. Межконтинентальный Ил-62, созданный в 1961-1965 гг., представляет второе поколение пассажирских самолетов с ТРД умеренной двухконтурности, обеспечившими значительное снижение удельного расхода топлива по сравнению с реактивными самолетами первого поколения. И, наконец, широкофюзеляжный самолет Ил-86 (1976-1980 гг.) представляет собой третье поколение пассажирских самолетов, отличающихся лучшей топливной эффективностью.
Самолет Ил-18 — самый массовый самолет первого поколения пассажирских самолетов с газотурбинными двигателями, воплотивший в себе все основные черты современного пассажирского самолета, спроектирован в 1954-1956 гг. Он был построен и совершил свой первый полет в 1957 г. После успешных государственных эксплуатационных испытаний самолет был запущен в серийное производство и с 1959 г. до настоящего времени, пережив все другие самолеты первого поколения, находится в эксплуатации и является самым экономичным самолетом. В 1958- I960 гг. на Ил-18 установлен ряд рекордов дальности и высоты полета с различной коммерческой нагрузкой.
Самолет Ил-18 положил начало широкому развитию международных авиалиний Аэрофлота и массовому авиаэкспорту. При продаже самолетов этой марки во многие страны мира накопился богатый опыт не только торговых сделок, но и соответствующего оформления технической документации на основе международных стандартов.
За создание Ил-18 группе конструкторов во главе е Генеральным конструктором С. В. Ильюшиным в 1960 г. была присуждена Ленинская премия.устройство
Крыло не стреловидное как на современных лайнерах, даже какое то «старомодное». Даже на знаменитом ИЛ-2м была некоторая стреловидность крыла. Но аэродинамическая компоновка крыла обеспечила высокие для того времени скоростные характеристики самолета и хорошие характеристики устойчивости, безопасности полета на больших углах атаки. При уменьшении скорости полета до скорости срыва (171… 185 км/ч в зависимости от полетной массы 52...61 т) самолет опускает нос и вновь набирает скорость, при этом обеспечена достаточная эффективность органов управления… Современные самолеты так не могут.Совершенная для того времени аэродинамическая компоновка самолета Ил-18 обеспечила ему высокие летно-технические характеристики.
Выбор ТВД для самолета Ил-18 в то время, когда создавались самолеты с турбореактивными двигателями, был тщательно обоснован высокой экономичностью, что было подтверждено длительной эксплуатацией самолета.
Установка ТВД требовала тщательной отработки ее на самолете. Отличие их от ПД, предшественников ТВД, в том, что изменение тяги ПД достигается вследствие «дачи газа», т. е. увеличения частоты вращения, которая у ТВД постоянна и, следовательно, для изменения тяги необходимо производить поворот лопастей винта — менять шаг винта. Поворот лопастей винта в полете должен быть абсолютно надежным, так как отказ в этом звене может привести к незапланированному получению отрицательной тяги. Обратная (отрицательная) тяга может быть полезной только на земле для уменьшения длины пробега. Все это потребовало создания и отработки абсолютно надежного автомата тяги.
Тягу двигателей выбирали из условия полета при отказе одного или двух двигателей. При остановке одного из двигателей можно продолжать взлет или совершать горизонтальный полет без снижения на высоте 8000 м, при этом дальность полета не уменьшается. При отказе двух двигателей горизонтальный полет производится на меньших высотах и скорости с некоторым уменьшением дальности полета. Для автоматического и принудительного (от летчика) электромеханического флюгирования винта на всех режимах полета, чтобы исключить возможность возникновения отрицательной тяги на винте неисправного двигателя, были разработаны специальные устройства. Уход на второй круг при заходе на посадку возможен е любой высоты при четырех работающих двигателях и с высоты 50 м при одном или двух отказавших двигателях.
На первых самолетах Ил-18 были установлены и опробованы два типа двигателей: НК-4 и АИ-20. Государственные и эксплуатационные испытания проведены б обоими двигателями, в результате был принят двигатель АИ-20 как более надежный.
Отличительной особенностью самолета Ил-18 является применение герметичного фюзеляжа с системами кондиционирования и наддува воздуха от компрессора двигателя, обеспечившими нормальные условия для пассажиров и экипажа на любой высоте полета.(для нас, конечно, это норма а тогда в середине 50 годов, это было роскошью)
Несмотря на то, что самолет Ил-18 был первым в ОКБ самолетом с герметичным фюзеляжем, спроектированным в 1950-х гг., условия для пассажиров в нем были созданы на уровне, сравнимом с комфортом современных самолетов. Система кондиционирования воздуха внутри пассажирских салонов создает искусственный климат с температурой воздуха во время полета на любой высоте и в любое время года около 20 С, и до высоты 5200 м давление в салонах равно давлению на земле, на высоте 8000 м — давлению на высоте 1500 м над уровнем моря, а на высоте 10 000 м — давлению на высоте 2400 м. Полный обмен воздуха производится в салонах менее чем за 2 мин. Пассажир имеет возможность воспользоваться индивидуальной вентиляцией, лампочкой для индивидуального пользования, когда в ночное время общее освещение выключается. Пассажирские места оборудованы удобными креслами с отклоняющимися спинками. На спинке кресла в кармане хранится съемный полированный столик, который может быть установлен на подлокотниках.Первый опытный самолет Ил-18 (производства 1957 г.) был рассчитан на 75 пассажирских мест или 12 т коммерческого груза и имел два салона на 10 и 65 мест соответственно, разделенных буфетом с выходными дверями в начале первого и в конце второго салонов. Первые серийные самолеты уже представляли собой модификацию Ил-18А (1958 г.). При летных эксплуатационных испытаниях самолета Ил-18 с мощными турбовинтовыми двигателями выяснилось, что проблема борьбы с шумом и вибрациями очень сложна и требует значительного увеличения массы звукоизоляции Генеральный конструктор принял решение о перекомпоновке пассажирских салонов с размещением в самых шумных зонах помещений, где во время полета пассажиры совсем не бывают или заходят туда лишь на некоторое время. Таким образом в зоне винтов оказались гардероб и буфет.

современный салон «военного» ИЛ-18 борт(RA-75676)

такой большой самолет управлялся вручную без усилителей(брустеров).Приемлемые для летчиков нагрузки на штурвал и педали достигнуты благодаря тщательному подбору осевой компенсации рулей и элеронов, установке сервокомпенсатора и загрузочных пружин на руле направления. В управление включены рулевые машины автопилота. Управление жесткое, для изготовления тяг использованы трубы из алюминиевого сплава. Гидросистема обеспечивает выпуск и уборку шасси, торможение колес, поворот передней опоры, включение механизмов флюгирования винтов и работу стеклоочистителей.Для отдельных полетов в Антарктиду впервые в 1962 г. на Ил-18В были установлены дополнительные баки вместо кресел пассажирской кабины, благодаря чему запав топлива увеличился с 23 500 до 31 000 л.
Самолет достаточно долго проработал на различных линиях, в том числе и на зарубежных трассах.

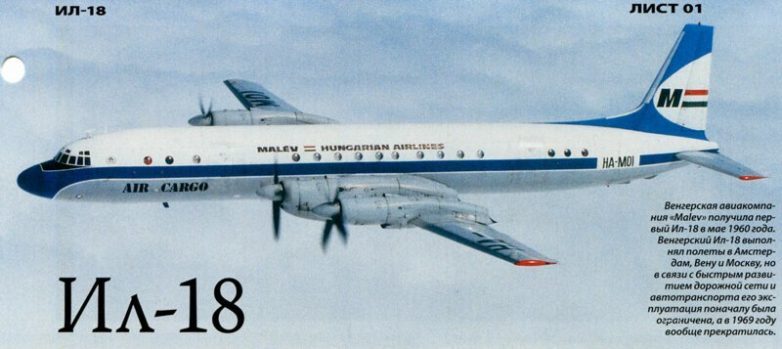

ИЛ-18 продавался за рубеж: было продано около 88 машин.
эксплуатационная стоимость тонно-мили, расчитанной по методике АТА(American Trucking Associations) в полтора раза ниже, чем у иностранных самолетов такого же класса.
