Чем радиодетали советской военной приёмки отличались от других
Поговорим о радиодеталях военной приемки производимых в СССР, и чем они отличались от других аналогичных радиодеталей. Военная приемка – это налаженная система поддержания необходимого качества изделий, выпускаемых для военной сферы и частично для гражданской, если речь идет о продукции двойного назначения.
Все радиодетали можно условно разделить на две большие группы, это радиодетали для производства электроники, предназначенной для повсеместного использования и радиодетали, предназначенные для производства оборудования специального назначения. Такое оборудование используется в военных целях, в авиастроении, в космической промышленности, атомной энергетике и т. д. Для радиолюбителей времен СССР, всегда было большой удачей обзавестись радиодеталями военной приемки.
В магазинах радиодетали военной приемки естественно не продавали, а вот на различных так называемых радиорынках, толчках и барахолках только ими и торговали. Милиция проводила рейды, отлавливала продавцов, но через некоторое время все возобновлялось, и на место отловленных продавцов приходили новые. Я знала одного такого, которого после привода в милицию увольняли с работы, но он снова устраивался на работу на другой завод, где имел доступ к радиодеталям. Все это конечно вызывает удивление, в советское время, чтобы устроиться на работу на предприятие ВПК, нужно было проходить проверку, которая длилась несколько месяцев, но видно по этому параметру не проверяли.
Но давайте вернемся к теме нашего сегодняшнего разговора. Есть три основных отличия радиодеталей военной приемки, от обычных:
Маркировка
Внешний вид
Технические (электрические) параметры
Начнем с маркировки. Скажу сразу, что эта тема настолько обширная, что может не уложиться даже в рамки кандидатской диссертации.
Изначально радиодетали военной приемки маркировали звездой и суффиксом ВП, в центре звезды был номер приемки, с такой маркировкой радиодетали выпускались до 1968 года. Потом перешли на ромб, что означало, что прибор прошел дополнительные испытания, согласно соответствующему дополнению к основному ТУ, и если в ромбе есть цифра, то она обозначала ТУ.
Маломощные транзисторы со звездой.
А это уже более мощные транзисторы с такой же маркировкой

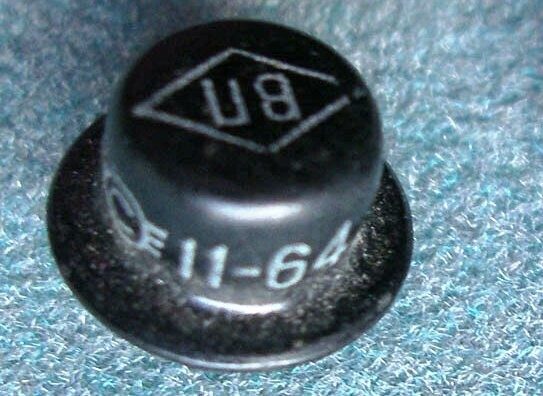

Еще один транзистор с ромбом и суффиксом ВП
Суффикс ВП означал, что прибор изготавливался по ТЗ министерства обороны. Поэтому на приборах часто присутствуют одновременно суффикс ВП и ромб или звездочка приемки. Суффикс ВП ввели в 1964 году и просуществовал он до 1975 года включительно. Потом буквы ВП исчезли.
Теперь посмотрим назначение приемок (цифра в середине звезды)
1 – обычное ОТК
2 – контроль ОТК с проведением дополнительных климатических испытаний;
3 – -отк+всеклиматика
5 – военная приемка
6 – Корабельная
7 – военная приемка+всеклиматика
8 – авиация
9 – особая серия ОС, отобранные специально
10 – ОСМ — особо малая серия + контроль по температуре
Вот пример маркировки диодов Д226 военной приемки
Пятой военной приемке, в последствии стал соответствовать ромб
Детали с маркировкой ОС и ОСМ шли на космос.
Микросхема ОСМ544УД1Б
Пятой военной приемке, в последствии стал соответствовать ромб
Транзистор 2Т809А
Диоды 2Д213Б
В полупроводниковых приборах военной приемки вместо Г, К, А принятых для ширпотреба, появилась цифровая маркировка: 1- германий, 2- кремний, 3- арсенид галлия.
Самые популярные у радиолюбителей 70-80 годов прошлого века транзисторы КТ315 в военной промышленности не применялись, вместо них использовались схожие по параметрам транзисторы 2Т312.
А теперь несколько слов о цвете радиодеталей военной приемки
До середины семидесятых годов прошлого века, все полупроводниковые приборы имели в основном черный цвет.
Транзисторы П4БЭ
В этих транзисторах кроме того, что они военной приемки, буква Э обозначала, что военная техника с этими транзисторами шла на экспорт.
Диоды Д223.

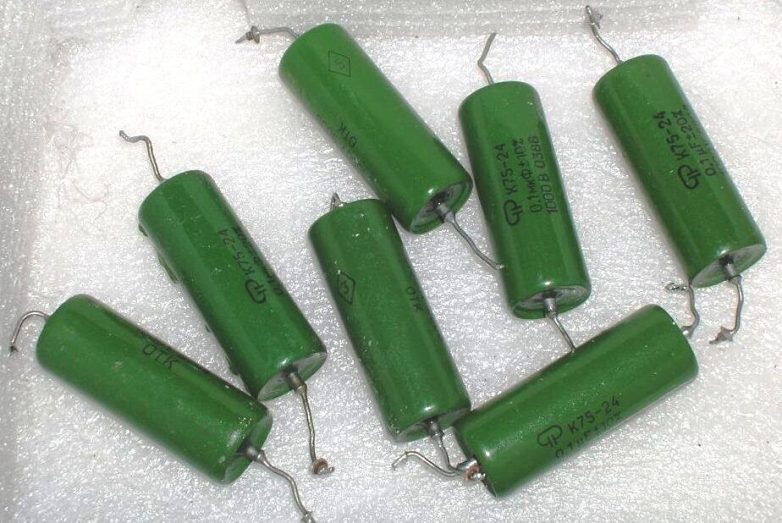

Конденсаторы, применяемые в военной аппаратуре, чаше всего окрашивали в зеленый цвет
Еще электролитические конденсаторы
Но были и такие электролитические конденсаторы
Самые популярные у приемщиков на драгмет конденсаторы.

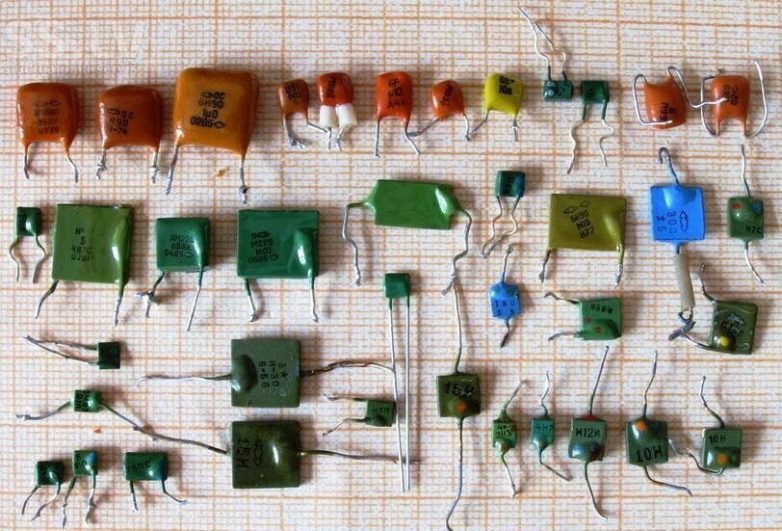

Керамические конденсаторы, в основном зеленые
А вот резисторы МЛТ военной приемки всегда были красными
В бытовой аппаратуре резисторы МЛТ обычно были зеленного цвета.
Все радиодетали можно условно разделить на две большие группы, это радиодетали для производства электроники, предназначенной для повсеместного использования и радиодетали, предназначенные для производства оборудования специального назначения. Такое оборудование используется в военных целях, в авиастроении, в космической промышленности, атомной энергетике и т. д. Для радиолюбителей времен СССР, всегда было большой удачей обзавестись радиодеталями военной приемки.
В магазинах радиодетали военной приемки естественно не продавали, а вот на различных так называемых радиорынках, толчках и барахолках только ими и торговали. Милиция проводила рейды, отлавливала продавцов, но через некоторое время все возобновлялось, и на место отловленных продавцов приходили новые. Я знала одного такого, которого после привода в милицию увольняли с работы, но он снова устраивался на работу на другой завод, где имел доступ к радиодеталям. Все это конечно вызывает удивление, в советское время, чтобы устроиться на работу на предприятие ВПК, нужно было проходить проверку, которая длилась несколько месяцев, но видно по этому параметру не проверяли.
Но давайте вернемся к теме нашего сегодняшнего разговора. Есть три основных отличия радиодеталей военной приемки, от обычных:
Маркировка
Внешний вид
Технические (электрические) параметры
Начнем с маркировки. Скажу сразу, что эта тема настолько обширная, что может не уложиться даже в рамки кандидатской диссертации.
Изначально радиодетали военной приемки маркировали звездой и суффиксом ВП, в центре звезды был номер приемки, с такой маркировкой радиодетали выпускались до 1968 года. Потом перешли на ромб, что означало, что прибор прошел дополнительные испытания, согласно соответствующему дополнению к основному ТУ, и если в ромбе есть цифра, то она обозначала ТУ.
Маломощные транзисторы со звездой.
А это уже более мощные транзисторы с такой же маркировкой
Еще один транзистор с ромбом и суффиксом ВП
Суффикс ВП означал, что прибор изготавливался по ТЗ министерства обороны. Поэтому на приборах часто присутствуют одновременно суффикс ВП и ромб или звездочка приемки. Суффикс ВП ввели в 1964 году и просуществовал он до 1975 года включительно. Потом буквы ВП исчезли.
Теперь посмотрим назначение приемок (цифра в середине звезды)
1 – обычное ОТК
2 – контроль ОТК с проведением дополнительных климатических испытаний;
3 – -отк+всеклиматика
5 – военная приемка
6 – Корабельная
7 – военная приемка+всеклиматика
8 – авиация
9 – особая серия ОС, отобранные специально
10 – ОСМ — особо малая серия + контроль по температуре
Вот пример маркировки диодов Д226 военной приемки
Пятой военной приемке, в последствии стал соответствовать ромб
Детали с маркировкой ОС и ОСМ шли на космос.
Микросхема ОСМ544УД1Б
Пятой военной приемке, в последствии стал соответствовать ромб
Транзистор 2Т809А
Диоды 2Д213Б
В полупроводниковых приборах военной приемки вместо Г, К, А принятых для ширпотреба, появилась цифровая маркировка: 1- германий, 2- кремний, 3- арсенид галлия.
Самые популярные у радиолюбителей 70-80 годов прошлого века транзисторы КТ315 в военной промышленности не применялись, вместо них использовались схожие по параметрам транзисторы 2Т312.
А теперь несколько слов о цвете радиодеталей военной приемки
До середины семидесятых годов прошлого века, все полупроводниковые приборы имели в основном черный цвет.
Транзисторы П4БЭ
В этих транзисторах кроме того, что они военной приемки, буква Э обозначала, что военная техника с этими транзисторами шла на экспорт.
Диоды Д223.
Конденсаторы, применяемые в военной аппаратуре, чаше всего окрашивали в зеленый цвет
Еще электролитические конденсаторы
Но были и такие электролитические конденсаторы
Самые популярные у приемщиков на драгмет конденсаторы.
Керамические конденсаторы, в основном зеленые
А вот резисторы МЛТ военной приемки всегда были красными
В бытовой аппаратуре резисторы МЛТ обычно были зеленного цвета.
-
Сергей
- 1
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
+4
В 80е товарищ работал в цеху выходного контроля (микроэлектроника, на выходе ИС, БИС и прочее), так вот он рассказывал о градациях приемки. К примеру одно из изделий имело 22 теста (статика, динамика, ускорение, ЭТТ (электротермотренировка)). Так вот для ВП надо пройти ВСЕ тесты, от 10 до 22 — в промышленность, от 5 до 10 — в продажу, меньше — брак.
- ↓
+2
"… буква Э обозначала, что военная техника с этими транзисторами шла на экспорт...". Странно… Буква «Э» указывала, что кристалл транзистора в дополнительном экране. И ещё. Автор упомянул о спецобозначении элементов. Были ещё обозначения, полностью заменяющие ГОСТовские наименования: радиолампы 1578 (6Н8С), 1515 (6П6С), диод 1602В (Д7Ж) и т.п…
- ↓
+1
Познавательно)
- ↓
+2
У одноклассника папа работал в ящике, умудрялся выносить всем желающим радиодетали со звездочкой.
- ↓
+2
В своей организации я много лет занимался ремонтом электронных приборов, в основном осциллография, приборы для обнаружения кабельных повреждений, электронные вольтметры, электронные мегоометры. Производили эти приборы заводы выпускающие в том числе и военную продукцию, так что «военпредовские» детали в них зачастую применялись. В семидесятые-восьмидесятые годы приобрести в магазине применяемые в них компоненты было невозможно и я заказывал их в мелкооптовых магазинах, в основном в Воронеже. Так как заявка удовлетворялась уже в следующем году, то приходилось заказывать весь список комплектующих используемых в наших приборах. Заказывал естественно без индекса военной приемки. Со временем у меня организовался большой запас комплектующих. Честно признаться пользуясь бесконтрольностью своих заказов, заказывал и детали для ремонта бытовой техники — специфические радиолампы, микросхемы, транзисторы. Сейчас наверное всё можно приобрести в розничной или интернет торговле, а в советское время такой возможности не было.
- ↓
+9
Подтверждаю, что радиодетали в продаже даже в моем небольшом промышленном городе были. В юности сам сделал двухскоростной катушечный магнитофон (на двигателе ДАГ-1 с пермаллоевой головкой), низкочастотный усилитель и радиостанцию на 10 — метровом диапазоне. Использовал покупные и лампы, и транзисторы, и конденсаторы, и резисторы — сопротивления (их чаще называли так). Все работало. Добавлю, что мощная в СССР была промышленность — мощная!.. Все выпускали! И что бы разные «эксперты» не говорили о нежизнеспособности экономики СССР, — уверен, что надо было только с умом эту экономику подправить, и все! Сделал после 1991 года вывод, что почти все в государстве зависит от Первого лица или небольшой группы лиц (Горбачев, Ельцин, Яковлев).
- ↓
+5
Резисторы МЛТ всегда и везде были красными. Зелеными были МТ, но могу ошибаться. Цветом у керамических конденсаторов обозначали ТКЕ (Тепловой Коэффициент Ёмкости).
- ↓
+2
еще зелеными были резисторы ВС
- ↑
- ↓
+1
До какого-то 6… года были красными, затем — привычного кирпичного.
- ↑
- ↓
+1
Век живи :-)… Интересно!
- ↓
+1
У нас на заводе в одном из цехов собирали военную технику, военпреды и госприёмка скрупулёзно проверяли каждую деталь, мне приходилось ездить за комплектующими в Кемеровскую обл. в г. Белово на радиозавод, чтобы получить пропуск приходилось по полдня ждать, проверка такой порядок.
- ↓
-11
АвтОр, откуды такая инфа: «В магазинах радиодетали военной приемки естественно не продавали». В СССР вообще не было магазинов, в которых ПРОДАВАЛИ РАДИОДЕТАЛИ.
- ↓
+1
В Воронеже, был отдел в магазине«электроника» покупал там, так же на левом берегу был магазин«Юный техник». Так, что целых два.
- ↑
- ↓
+8
Магазины «Радиодетали» были во всех областных центрах, и по несколько штук в больших городах. Если что-то тяжело было добыть, то выручала база посылторга в Москве на Рябиновой, каталоги были на каждой почте. На этой базе можно было заказать всё, от резисторов до микросхем, естественно не ВП.
- ↑
- ↓
+4
человек не жил в СССР, были во всех городах магазины деталей, при этом выходили журналы, которые приветствовали собирать технику начиная от приемников до компьютеров
- ↑
- ↓
+4
журнал Радио №6 за 1986 год, «Радио-86РК» — советский САМОДЕЛЬНЫЙ 8-разрядный персональный компьютер, предназначенный для сборки опытными радиолюбителями (отсюда буквы РК в названии — радиолюбительский компьютер).
- ↑
- ↓
+2
Были и в Москве, и в Ленинграде, был ещё и посылторг. Это так называлось предприятие «Товары почтой».
- ↑
- ↓
+4
Были. В частности, в Минске был магазин Электроника. и там даже тиристоры продавали.
- ↑
- ↓
