Шедевр советской инженерии: водяной компьютер

Буквально только сейчас узнал о совершенно потрясающем устройстве – водяном компьютере. Гидравлический интегратор Лукьянова — первая в мире вычислительная машина для решения дифференциальных уравнений в частных производных — на протяжении полувека был единственным средством вычислений, связанных с широким кругом задач математической физики.
В 1936 году он создал вычислительную машину, все математические операции в которой выполняла текущая вода. Слышали ли вы о таком?

Первый гидроинтегратор ИГ-1 был предназначен для решения наиболее простых – одномерных задач. В 1941 году сконструирован двухмерный гидравлический интегратор в виде отдельных секций. В последствии интегратор был модифицирован для решения трехмерных задач.
После организации серийного производства интеграторы стали экспортироваться за границу: в Чехословакию, Польшу, Болгарию и Китай. Но самое большое распространение они получили в нашей стране.
С их помощью провели научные исследования в поселке «Мирный», расчеты проекта Каракумского канала и Байкало-Амурской магистрали. Гидроинтеграторы успешно использовались в шахтостроении, геологии, строительной теплофизике, металлургии, ракетостроении и во многих других областях.

Появившиеся в начале 50-х годов первые цифровые электронно-вычислительные машины (ЦЭВМ) не могли составить конкуренции «водяной» машине. Основные преимущества гидроинтегратора — наглядность процесса расчета, простота конструкции и программирования. ЭВМ первого и второго поколений были дороги, имели невысокую производительность, малый объем памяти, ограниченный набор периферийного оборудования, слабо развитое программное обеспечение, требовали квалифицированного обслуживания.
В частности, задачи мерзлотоведения легко и быстро решались на гидроинтеграторе, а на ЭВМ — с большими сложностями. В середине 1970-х годов гидравлические интеграторы применялись в 115 производственных, научных и учебных организациях, расположенных в 40 городах нашей страны. Только в начале 80-х годов появились малогабаритные, дешевые, с большим быстродействием и объемом памяти цифровые ЭВМ, полностью перекрывающие возможности гидроинтегратора.

И еще немного для тех, кому интересны подробности

Создание гидроинтегратора продиктовано сложной инженерной задачей, с которой молодой специалист В. Лукьянов столкнулся в первый же год работы.
После окончания Московского института инженеров путей сообщения (МИИТ) Лукьянов был направлен на постройку железных дорог Троицк-Орск и Карталы-Магнитная (ныне Магнитогорск).
В 20-30-е годы строительство железных дорог велось медленно. Основными рабочими инструментами были лопата, кирка и тачка, а земляные работы и бетонирование производились только летом. Но качество работ все равно оставалось невысоким, появлялись трещины — бич железобетонных конструкций.
Лукьянов заинтересовался причинами образования трещин в бетоне. Его предположение об их температурном происхождении сталкивается со скептическим отношением специалистов. Молодой инженер начинает исследования температурных режимов в бетонных кладках в зависимости от состава бетона, используемого цемента, технологии проведения работ и внешних условий. Распределение тепловых потоков описывается сложными соотношениями между температурой и меняющимися со временем свойствами бетона. Эти соотношения выражаются так называемыми уравнениями в частных производных. Однако существовавшие в то время (1928 год) методы расчетов не смогли дать быстрого и точного их решения.
В поисках путей решения проблемы Лукьянов обращается к трудам математиков и инженеров. Верное направление он находит в трудах выдающихся российских ученых — академиков А. Н. Крылова, Н. Н. Павловского и М. В. Кирпичева.
Инженер-кораблестроитель, механик, физик и математик академик Алексей Николаевич Крылов (1863-1945) в конце 1910 года построил уникальную механическую аналоговую вычислительную машину — дифференциальный интегратор для решения обыкновенных дифференциальных уравнений 4-го порядка.
Академик Николай Николаевич Павловский (1884-1937) занимался вопросами гидравлики. В 1918 году доказал возможность замены одного физического процесса другим, если они описываются одним и тем же уравнением (принцип аналогии при моделировании).

Академик Михаил Викторович Кирпичев (1879-1955) — специалист в области теплотехники, разработал теорию моделирования процессов в промышленных установках — метод локального теплового моделирования. Метод позволял в лабораторных условиях воспроизводить явления, наблюдаемые на больших промышленных объектах.
Лукьянов сумел обобщить идеи великих ученых: модель — вот высшая степень наглядности математической истины. Проведя исследования и убедившись, что законы течения воды и распространения тепла во многом сходны, он сделал вывод — вода может выступать в роли модели теплового процесса. В 1934 году Лукьянов предложил принципиально новый способ механизации расчетов неустановившихся процессов — метод гидравлических аналогий и спустя год создал тепловую гидромодель для демонстрации метода. Это примитивное устройство, сделанное из кровельного железа, жести и стеклянных трубок, успешно разрешило задачу исследования температурных режимов бетона.
Главным его узлом стали вертикальные основные сосуды определенной емкости, соединенные между собой трубками с изменяемыми гидравлическими сопротивлениями и подключенные к подвижным сосудам. Поднимая и опуская их, меняли напор воды в основных сосудах. Пуск или остановка процесса расчета производились кранами с общим управлением.
В 1936 году заработала первая в мире вычислительная машина для решения уравнений в частных производных — гидравлический интегратор Лукьянова.
Для решения задачи на гидроинтеграторе необходимо было:
1) составить расчетную схему исследуемого процесса;
2) на основании этой схемы произвести соединение сосудов, определить и подобрать величины гидравлических сопротивлений трубок;
3) рассчитать начальные значения искомой величины;
4) начертить график изменения внешних условий моделируемого процесса.

В 1951 году за создание семейства гидроинтеграторов В. С. Лукьянову присуждена Государственная премия.
После организации серийного производства интеграторы стали экспортироваться за границу: в Чехословакию, Польшу, Болгарию и Китай. Но самое большое распространение они получили в нашей стране. С их помощью провели научные исследования в поселке «Мирный», расчеты проекта Каракумского канала и Байкало-Амурской магистрали. Гидроинтеграторы успешно использовались в шахтостроении, геологии, строительной теплофизике, металлургии, ракетостроении и во многих других областях.
Особенно наглядно проявилась эффективность метода гидравлических аналогий при изготовлении железобетонных блоков первой в мире гидроэлектростанции из сборного железобетона — Саратовской ГЭС им. Ленинского комсомола (1956-1970). Требовалось разработать технологию изготовления около трех тысяч огромных блоков весом до 200 тонн. Блоки должны были быстро вызревать без трещин на поточной линии во все времена года и сразу устанавливаться на место. Очень сложные расчеты температурного режима с учетом непрерывного изменения свойств твердеющего бетона и условий электропрогрева произвели своевременно и в нужном объеме только благодаря гидроинтеграторам Лукьянова. Теоретические расчеты в сочетании с испытаниями на опытном полигоне и на производстве позволили отработать технологию изготовления блоков безукоризненного качества.

Появившиеся в начале 50-х годов первые цифровые электронно-вычислительные машины (ЦЭВМ) не могли составить конкуренции «водяной» машине. Основные преимущества гидроинтегратора — наглядность процесса расчета, простота конструкции и программирования. ЭВМ первого и второго поколений были дороги, имели невысокую производительность, малый объем памяти, ограниченный набор периферийного оборудования, слабо развитое программное обеспечение, требовали квалифицированного обслуживания.
В частности, задачи мерзлотоведения легко и быстро решались на гидроинтеграторе, а на ЭВМ — с большими сложностями. Более того, предварительное применение метода гидравлических аналогий помогало поставить задачу, подсказать путь программирования ЭВМ и даже проконтролировать ее во избежание грубых ошибок. В середине 1970-х годов гидравлические интеграторы применялись в 115 производственных, научных и учебных организациях, расположенных в 40 городах нашей страны. Только в начале 80-х годов появились малогабаритные, дешевые, с большим быстродействием и объемом памяти цифровые ЭВМ, полностью перекрывающие возможности гидроинтегратора.

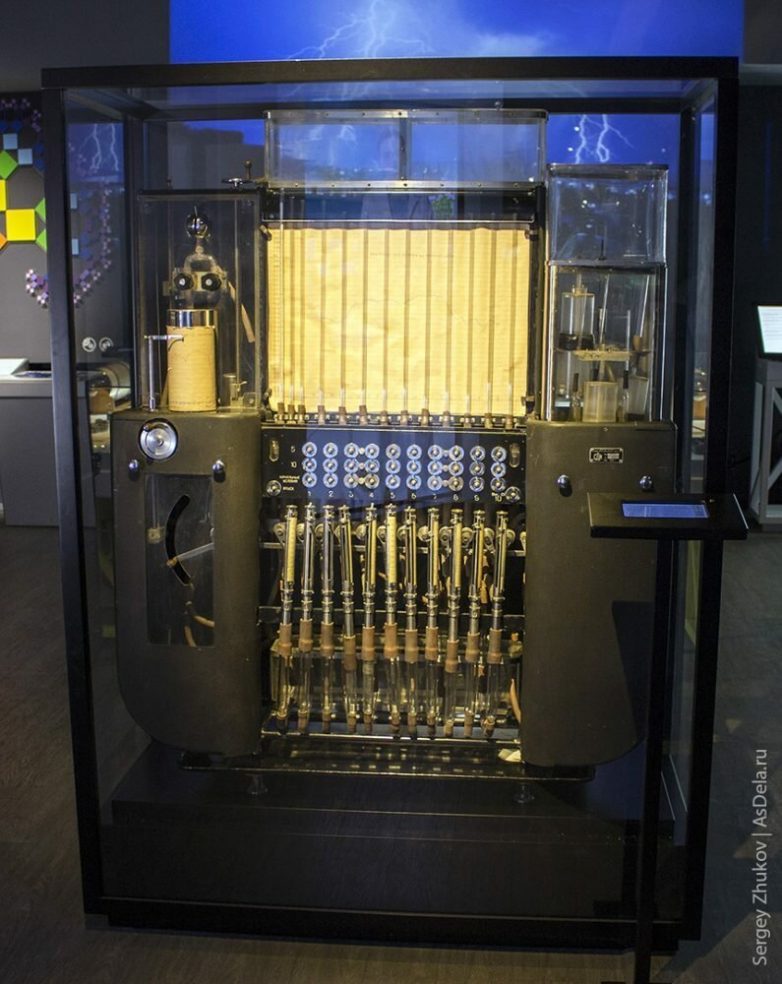

Два гидроинтегратора Лукьянова представлены в коллекции аналоговых машин Политехнического музея в Москве. Это редкие экспонаты, имеющие большую историческую ценность, памятники науки и техники. Оригинальные вычислительные устройства вызывают неизменный интерес посетителей и входят в число самых ценных экспонатов отдела вычислительной техники.
