Советская Hi-Fi техника и её создатели

В 70-е, в так называемый период «Брежневского застоя», СССР был страной с потрясающей научной и технологической базой, в стране постоянно велись перспективные передовые разработки в самых разных областях…
Но практически все эти области объединяло их отношение либо к аэрокосмической отрасли, либо к военно-промышленному комплексу. При этом практически всё, что касалось аппаратуры для быта, в частности аудио, считалось глубоко второстепенным и делалось из рук вон плохо, ну или в крайнем случае сносно.

Свобода творчества инженера, как осознанная необходимость в HI-FI усилителе

Перед тем как рассказать о создании «Брига», имеет смысл поведать о том времени, когда он создавался, и описать некоторые особенности советского рынка аудиотехники. Многим, особенно тем, кто не помнит то время, может показаться, что я сгущаю краски, однако, смею заверить — это совсем не так.

Наиболее распространенными аргументами тех, кто в то время считал невозможным производство в СССР качественной звуковоспроизводящей аппаратуры, были следующие:
— Качественные элементы, существующие в СССР, используются только для оборонки, всё, что идёт на товары широкого потребления уступает в качестве;
— Советскому человеку достаточно того, что есть, а эстетствующие меломаны с радиолюбительским опытом и так себе спаяют, и вообще, это всё от лукавого роскошь для проклятых капиталистов на загнивающем западе;
— В СССР ничего не умеют делать, а все ценные кадры, которые были бы на это способны трудятся на оборонку, либо эмигрировали в Израиль за границу;
— Для преодоления отставания СССР по части схемотехники, конструкторской мысли и дизайна качественной аппаратуры от запада требуются десятилетия.

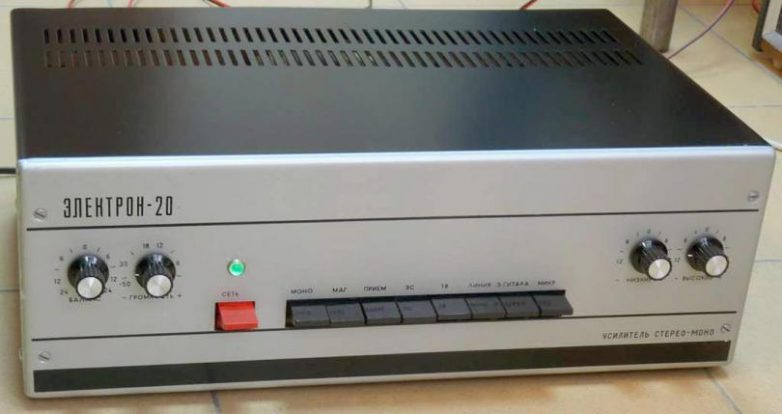

Электрон-20: типичный советский усилитель.

В итоге бытующих тогда заблуждений и отсутствия мотивации у соответствующих ветвей советской власти, дело создания аппаратуры высокой верности воспроизведения стало уделом энтузиастов. Одним из таких людей стал Анатолий Лихницкий, которого в 1970-м году посетила мысль о создании идеального усилителя. Фактически, Лихницкий замахнулся даже не на HI-FI, а на Hiend концепцию.

Сам он написал об этом так:

«Началось с того, что я и мой знакомый механик Б. Страхов, захотели создать (конечно, для себя) сверхсистему для воспроизведения стереофонических грампластинок. Мы договорились сделать два ее образца на пределе наших возможностей, не ограничивая их стоимость и габариты. В мою задачу входило спроектировать систему, сделать чертежи, смонтировать и настроить изготовленные образцы. Страхов брался все достать, а отдельные детали и узлы изготовить на производстве.»
Дело пошло, и инженер медицинской техники Анатолий Лихницкий с механиком Страховым создали систему с характеристиками, недосягаемыми для советских серийных образцов. Усилитель этой системы позже превратят в серийный «Бриг».

Из воспоминаний Лихницкого:

«Наиболее удавшейся частью стереосистемы оказался усилитель на транзисторах с фантастическими по тем временам параметрами: мощность 50 Вт/канал, нелинейные искажения 0,1%, полоса частот 5-50 000 Гц, но что удивительно – этот усилитель совсем неплохо звучал.»
Именно схемотехника этого усилителя, созданная с использованием симметричного квазикомплементарного выходного каскада и стала основой будущего «Брига». По мнению Лихницкого, его детище «переиграло» и его собственные ламповые разработки на 6С4С и один из легендарных ламповых усилителей «Dynaco».

Партия сказала надо, комсомол ответил есть

В начале 70-х годов все доступные советским гражданам усилители, такие как „Электроника Б1-01”, (а также их собратья, встроенные в корпуса проигрывателей грампластинок и катушечных магнитофонов), не просто уступали западным аналогам, но были хуже буквально по всем объективным и субъективным параметрам. Не удивительно, что идея появления качественной аудиоаппаратуры к 1975-му была осознана и правящим меньшинством.

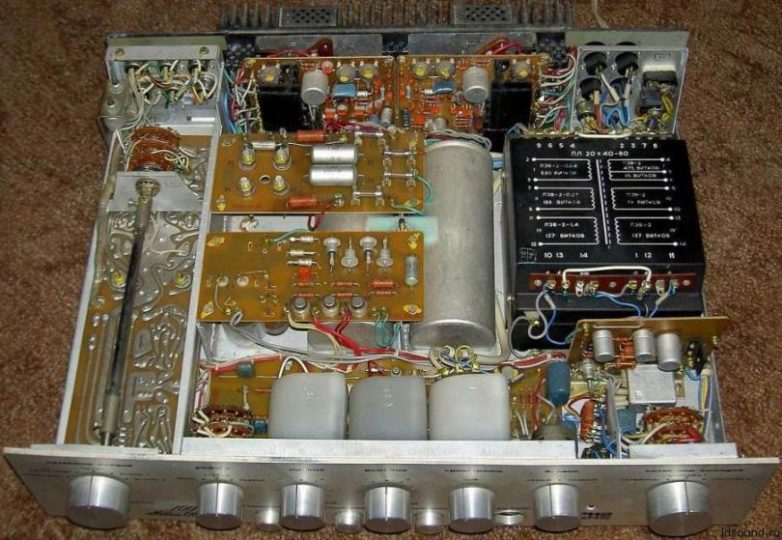

Электроника Б1-01 — усилитель подвергавшийся особой критике со стороны Лихницкого.
Руководители отраслевых ведомств СССР понимали, что низкий уровень качества товаров народного потребления чреват получением чувствительного пинка от политбюро за отставание от запада — это в полной мере касалось и аудиотехники. Помимо объективной необходимости присутствовала провоцирующая инициатива снизу. В основном за советский HI-FI ратовали инженеры-энтузиасты, более других понимавшие, что возможности технологической и производственной базы позволяют его выпускать.
Ключевое решение о создании «Брига» принимал начальник 10-го главного управления Министерства судостроительной промышленности Н. Свиридов. Именно этот человек, бывший сотрудник ленинградского радио, известный тем, что во время блокады Ленинграда вел репортажи из горящего танка, курировал объединение „Океанприбор”. Помимо прочего Свиридов был страстным аудиофилом меломаном и посещал тусовки, на которых имел возможность оценить качество крутой западной аппаратуры. Осознав необходимость аналогов буржуйских диковин в стране советов, чиновник создал направление по разработке и производству высококачественной аппаратуры.

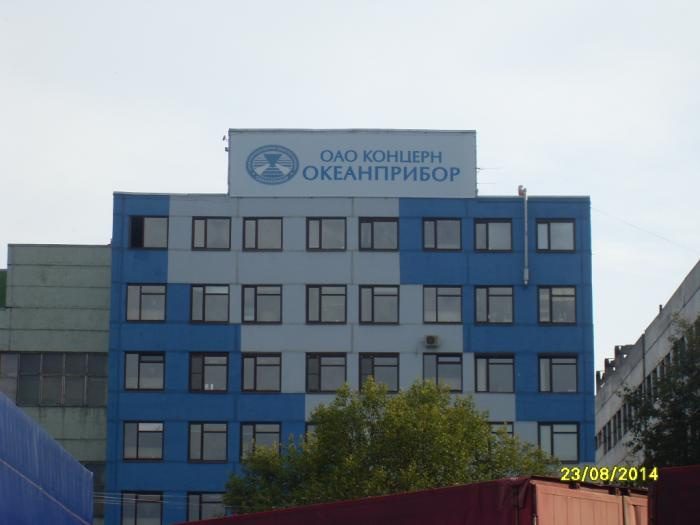

Дело осложнялось тем, что в 1971-м Ленинградский обком партии решил: «инженерный приборостроительный комплекс „Океанприбор”, в свободное от оборонки время, будет создавать посуду для советских домохозяек». К счастью, позже в 1973-м, под давлением Свиридова, обком изменил решение на: «догнать и перегнать запад, пустив серию крутой советский УМЗЧ».

Партия сказала, что усилитель нужно сделать к 1975-му году. Разработку поручили отделу товаров народного потребления (читаем между буквами «HI-FI аппаратуры»), структурно входившему в подразделение „Океанприбора” с не мене морским названием НИИ „Морфизприбор”. Руководителем отдела была кандидат наук Алла Каляева. По слухах, именно эта влиятельная женщина, известная в кругу питерских филофонистов, «пробила» у начальника (Свиридова) создание HI-FI направления.
Свиридов и Каляева, знавшие Лихницкого по меломанским пьянкам закрытым встречам для узкого круга с прослушиванием аппаратуры, пригласили талантливого инженера поучаствовать в проекте.
Лихницкий же, работавший в сфере неинтересной для него медтехники, с радостью согласился. Как только разгорелась дискуссия о том, что можно быстро спроектировать и пустить в серию, Анатолий Лихницкий сказал, что лучшим вариантом является его усилитель обр. 1970-го. Предложение было принято, через 3 месяца увидел свет первый прототип, а через 2 года мучений появился «Бриг».

Сквозь тернии к звуку

В процессе разработки группа инженеров, и в первую очередь Лихницкий и Каляева, столкнулись с рядом серьёзных технических, производственных и, как часто бывало в Советском Союзе, организационных проблем.

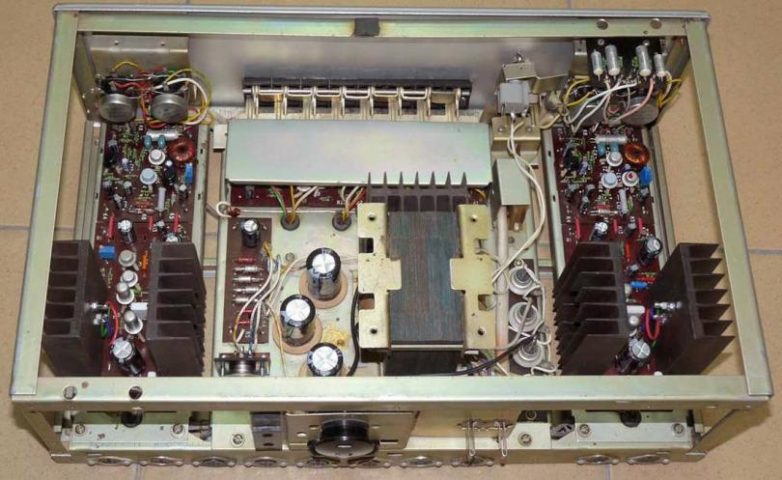

На этапе разработки основной проблемой были транзисторы. У усилителя Лихницкого они были германиевые, применение которых не предполагалось в новом продукте. Переход на кремний предполагал изменение схемы выходного каскада. Проблема была решена путём переработки первоначального квазикомплементарного варианта.

Он послужил основой для создания усилителя напряжения, который был включен в схему серийную «Брига». Переработка дала возможность применить в оконечнике низковольтные кремниевые транзисторы КТ 361. Как позже отмечал Лихницкий, решение выходного каскада было близко к схеме Питера Волкера, использованной в „Quad 303”.

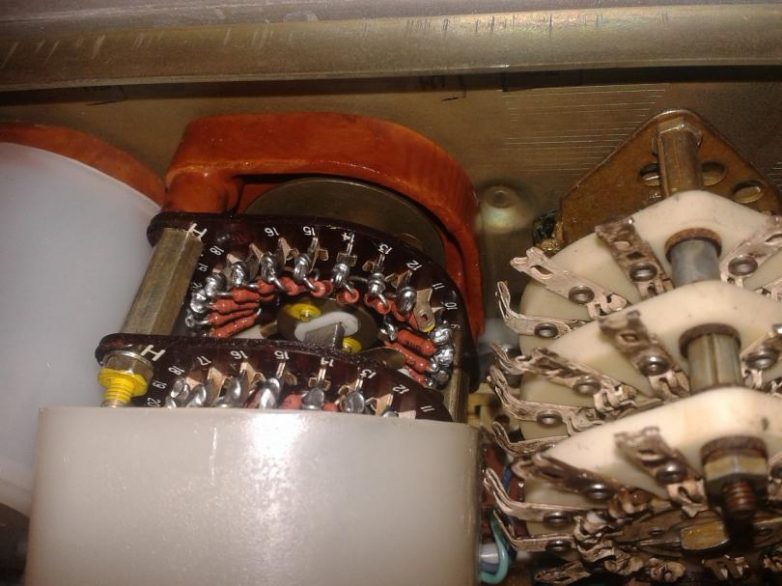

Одним из интересных инженерных решений, которое было заимствовано для других советских HI-FI усилителей, стали дискретные переключатели тембра на 24 положения. Конструкция была попросту скопирована с немецких образцов, которые автор «Брига» обнаружил у себя дома. К слову, Анатолий Лихницкий был большим знатоком немецкого аудио 30-х – 40-х годов.

На начальном этапе разработки не удалось избежать и организационных сложностей. По утверждениям Лихницкого, именно он был неформальным лидером группы, разрабатывавшей «Бриг». Однако, его положение в структуре отдела казалось ему шатким.
Отдел состоял из 3-х секторов:
• Сектор разработок;
• Конструкторский сектор;
• Группа дизайнеров.
Каляева – руководитель темы, Лихницкий – руководитель основных направлений исследований.

Анатолий Лихницкий.
Позже, волей случая, Анатолий займет место начальника сектора разработок (что для беспартийного Лихницкого – внушительный карьерный рост), обязанности которого он частично выполнял до этого. Получив легитимную власть в секторе, инженер структурирует вверенное ему подразделение и создаёт несколько групп. Особое место занимала «группа ресурсов». Лучше всего об этом в своих воспоминаниях написал сам Лихницкий:
«Эта вывеска всегда привлекала внимание инспектировавших нас чиновников, и мне приходилось откровенно объяснять, что руководитель этой группы, вооруженный коньяком и шоколадными конфетами, может достать любые комплектующие и остродефицитные ма­териалы, … в течение недели, а не через год, как это делается официальным путем...»

На этапе производства первых серийных «Бригов» также не обошлось без проблем. Массовый выпуск усилителя должен был происходить на заводе „Водтрансприбор”. Сборщики, настройщики и прочий квалифицированный пролетариат завода не слишком хотели менять хлебную престижную спецтехнику на бесперспективный в плане зарплаты «Бриг». Первые серийно выпущенные усилители начали гореть при настройке. Лихницкого и Каляеву попытались обвинить в создании «образца не пригодного для серийного выпуска», а над головами разработчиков, по выражению Лихницкого, «Сгустились тучи». Позже хитро спланированный саботаж был раскрыт и усилители гореть перестали.

Триумф «Брига»

Презентация первых бригов состоялась ещё до официального релиза и даже до появления серийных усилителей. В 1974-м были готовы опытные образцы. После надлежащего тестирования Свиридов, Каляева и Лихницкий решились продемонстрировать надежду советских меломанов, министру судостроительной промышленности Бутоме.

Бутома Борис Евстахиевич — министр, давший добро на «Бриг».
Впечатлённый новорожденным советским хайфаем, Министр пригласил на презентацию главного партийного аудиофила, заместителя председателя Военно-промышленной комиссии при ЦК КПСС Леонида Горшкова.

Герой соц. труда и аудиофил — Горшков Леонид Иванович.
Реакция Горшкова была восторженной. Единственный вопрос, который задал чиновник был о том, какие транзисторы используются в усилителе. Результатом презентации стала возможность использования для серийного образцов «Брига» танталовых конденсаторов и других дефицитных элементов, которые до этого применялись только в оборонпроме, а также внушительная денежная премия для разработчиков. Известно также, что после «шоу» в кабинете Ботумы, Горшков устроил разнос подконтрольному ВНИИРПА (руководителей которого безуспешно стремился заставить заняться хайфаем), где в результате последовавших за разносом разборок умер от инфаркта начальник лаборатории усилителей.

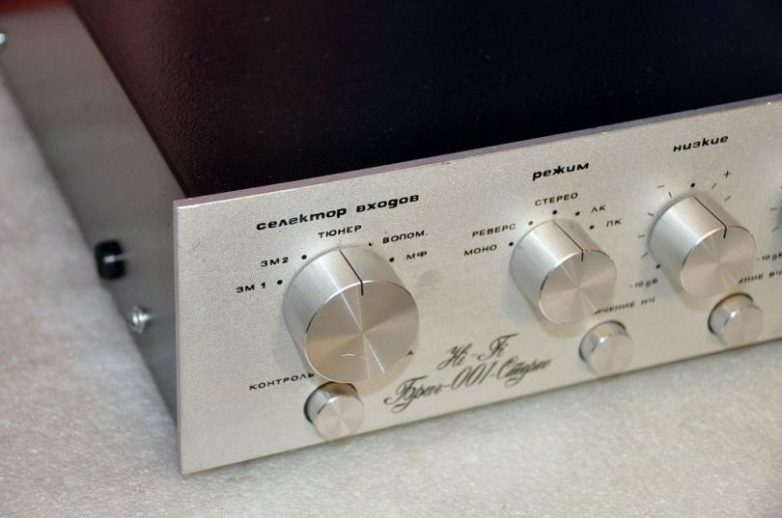

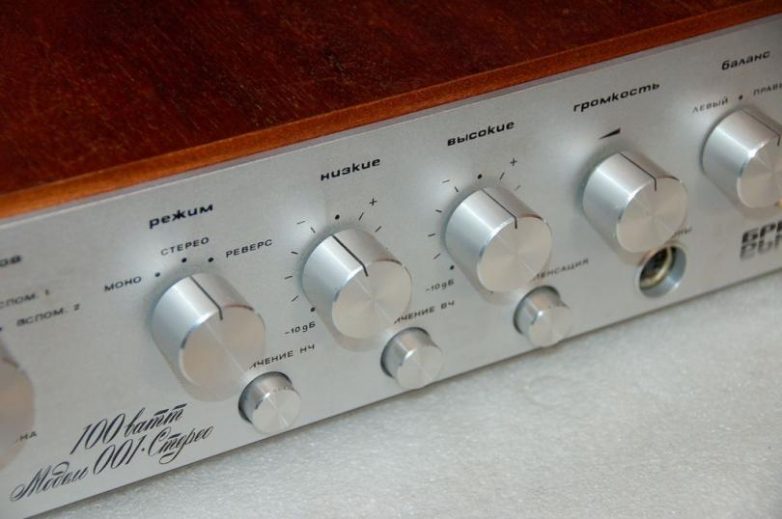

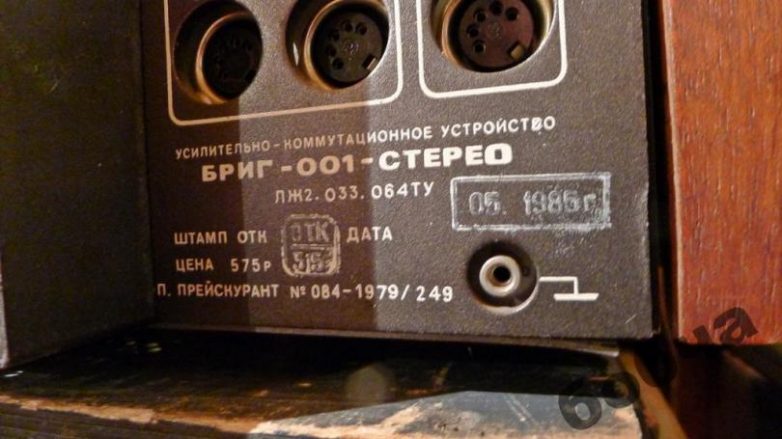

«Бриг 001» — ранний вариант.

После того, как многострадальный серийный «Бриг» поступил в продажу, начался невиданный ажиотаж. Достать усилитель можно было только благодаря удивительно хорошему блату и с доплатой в размере не менее 25 советских рублей (четверть месячной зарплаты инженера).
На Лейпцигской ярмарке усилитель получил золотую медаль. К 1977-му году «Бриг» активно экспортировался в Великобританию, Францию и Австралию. Специалисты британской компании «Afif Ltd.», экспортировавшей «Бриг», признали, что усилитель полностью соответствовал стандарту HI-FI и всем требованиям западного рыка.

Серийный «Бриг» обладал характеристиками, которые во многом превосходили более дорогостоящие и, что главное, «не доставаемые» в СССР западные компоненты:
• выходная номинальная мощность: 2 × 50 Вт (при нагрузке 4 Ом);
• номинальный диапазон воспроизводимых частот при неравномерности АЧХ ± 0,7 дБ: 20…25 000 Гц;
• коэффициент гармоник в диапазоне частот 40…16 000 Гц: 0,1 %;
• коэффициент интермодуляционных искажений: 0,15 %;
• переходное затухание между каналами в диапазоне 250-10000 Гц: 40 дБ;
• отношение сигнал/взвешенный шум относительно номинальной выходной мощности для линейного входа: 86 дБ;
• потребляемая мощность: 150 Вт;
• габаритные размеры: 452 × 372 × 118 мм;
• масса: 15 кг;
• цена в розницу в СССР: 625 рублей;
• цена в розницу в Великобритании: £ 300 фунтов в 1976 году (сейчас £1500).

Итог

«Бриг» стал если не первым, то одним из первых HI-FI устройств в СССР, во многом задав высокую планку и предопределив разработку других усилителей высокой верности воспроизведения. Опыт его разработчиков пригодился многим, кто создавал HI-FI технику в последующие годы. Схемотехнические и конструкторские решения, созданные для «Бриг», предопределили развитие таких усилителей как: «Амфитон 002», «Одиссей 010» и «Пульсар».

Анатолий Лихницкий.
Несмотря на мое ироничное отношение к некоторым взглядам Лихницкого и его откровенной псевдонаучной бредогенерации в сети (хотя бытует также мнение, что это был тонкий стёб), я полагаю, что именно он был одним из тех, кто сформировал идеологию высокой верности воспроизведения в Стране Советов и сделал не малый вклад в создание аппаратуры в рамках этой идеологии.
Более того, именно он, Каляева и все, кто с ними работал над «Бригом», доказали возможность создания массовой высококачественной аудиотехники в СССР. «Бриг» стал одним из лучших устройств своего времени по соотношению цена/качество (характеристики), его возможности до сих пор превосходят многие современные образцы. Выпуск усилителя продолжался до 1989-го года.
Анатолий Маркович Лихницкий умер в 2013-м году.
